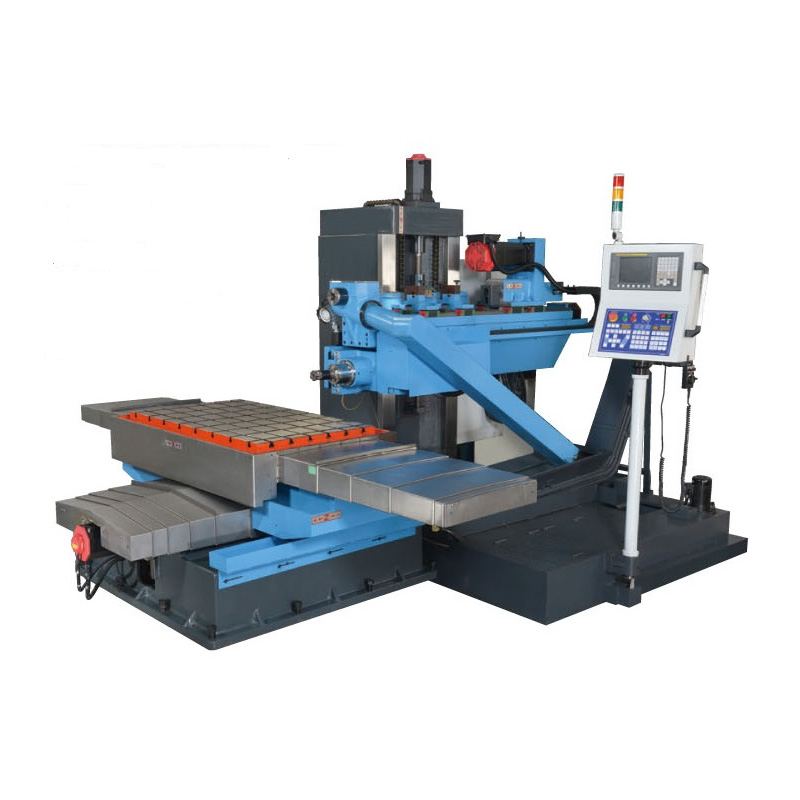

Wiertarka do głębokich wierceń GD-1200 HM/NC
Wiertarka CNC GD-1200 HM / NC to przemysłowa maszyna do precyzyjnego wiercenia głębokich otworów w elementach o dużej masie. Wyposażona w sterowanie CNC, wydajne wrzeciono oraz zaawansowany układ chłodzenia, gwarantuje stabilną i powtarzalną obróbkę w warunkach produkcyjnych.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Zakres roboczy
Średnica wiercenia
Ø3 – Ø55 mm
Maksymalna głębokość wiercenia
1000 mm
Powierzchnia robocza stołu
800 × 1400 mm
Rowki teowe (szer. × wys. × rozstaw)
18 × 8 × 150 mm
Maksymalne obciążenie stołu
5000 kg
Przesuwy osi
Przesuw stołu lewo/prawo (oś X)
1200 mm
Ruch wrzeciona góra/dół (oś Y)
800 mm
Posuw przód/tył (oś Z)
150 mm
4. oś (oś A – oś obrotowa)
1200 mm
Śruby pociągowe (posuwy)
Oś X: śruba kulowa
Ø50 × P10, klasa C3
Oś Y: śruba kulowa
Ø50 × P10, klasa C3
Oś Z: śruba kulowa
Ø40 × P10, klasa C3
Oś A: śruba kulowa
Ø40 × P10, klasa C3
Napędy i sterowanie
Silnik wrzeciona
AC Servo, 7,5 kW
Maksymalna prędkość wrzeciona
6000 obr./min
Drugi silnik wrzeciona
5,5 kW
Stożek wrzeciona
BT40
Maksymalna średnica narzędzia
100 mm
Gwintowanie
M5 – M16
Silniki osi
Oś X
AC Servo, 4,0 kW
Oś Y
AC Servo, 4,0 kW (z hamulcem)
Oś Z
AC Servo, 3,0 kW
Oś A
AC Servo, 4,0 kW
System sterowania CNC
Producent sterowania
Mitsubishi / Fanuc
Minimalna jednostka ustawiania
0,001 mm
Interfejs komunikacyjny
RS-232
Prędkości posuwów
Posuw roboczy (wiercenie)
Standardowy posuw wiercenia
1 – 200 mm/min
Posuw szybki
1 – 6000 mm/min
Silnik wysokociśnieniowej pompy chłodziwa
5,0 HP
Wydajność pompy wysokociśnieniowej
19 l/min
Maksymalne ciśnienie
100 kg/cm²
Zbiornik chłodziwa (wysokie ciśnienie)
1200 l
Silnik niskociśnieniowej pompy chłodziwa
7,5 HP
Wydajność pompy niskociśnieniowej
61 l/min
Maksymalne ciśnienie
45–40 kg/cm²
Zbiornik chłodziwa (niskie ciśnienie)
1200 l
Chłodnica oleju – wydajność chłodzenia
7500 – 9000 kcal/h
Wyposażenie dodatkowe
Silnik przenośnika wiórów
0,2 kW
Silnik filtracji oleju chłodzącego
3/4 HP
Wymiary i instalacja
Wymiary maszyny (dł. × szer. × wys.)
4027 × 2725 × 2570 mm
Wymagana powierzchnia ustawienia
5000 × 6000 mm
