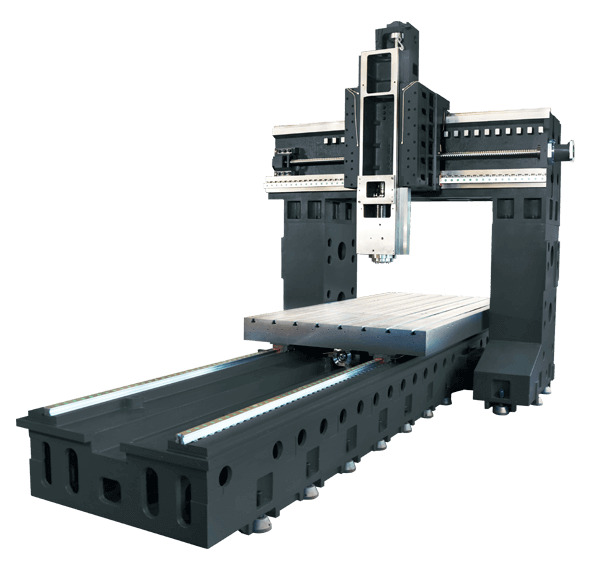

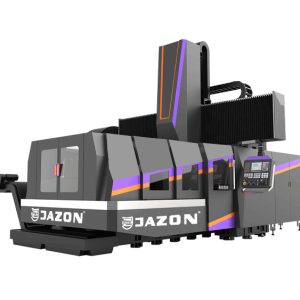

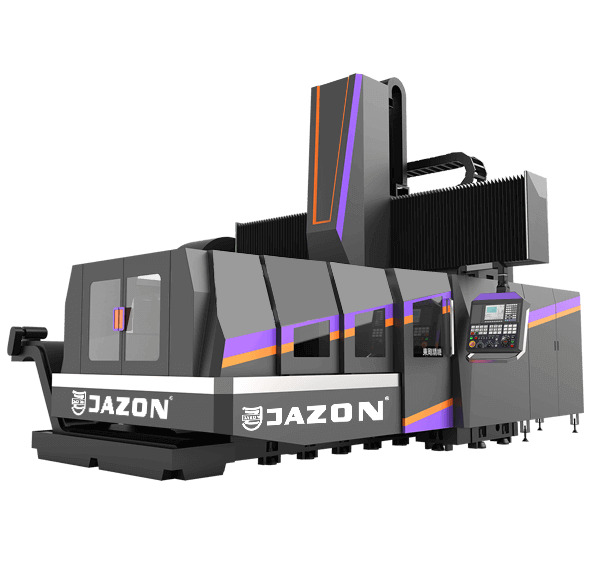

Dwukolumnowe Centrum Obróbcze DMC-17
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Model
DMC-1722, DMC-1732
Przesuwy
Przesuw w osi X
2200mm, 3200mm
Przesuw w osi Y
1700 mm
Przesuw w osi Z
100 mm
Odległość między kolumnami
1700 mm
Przestrzeń robocza
1700 X 2200 X 1000 mm, 1700 X 3200 X 1000 mm
Odległość końcówki wrzeciona od stołu
200-1200 mm
Stół
Rozmiar stołu
2200 x 1400 mm, 3200 x 1400 mm
Rowki teowe
22x200 mmx6T
Max. obciążenia stołu
8000 kg, 10000 kg
Wrzeciono
Stożek wrzeciona D mm
BT50-190
Obroty wrzeciona
6000 obr/min
Typ napędu
Pasowy, 6000 obr/min
Prędkość posuwu
Maksymalna prędkość posuwu skrawania oś X,Y,Z
X:20 Y:20 Z:15 m/min
Prędkość skrawania
7000 mm/min

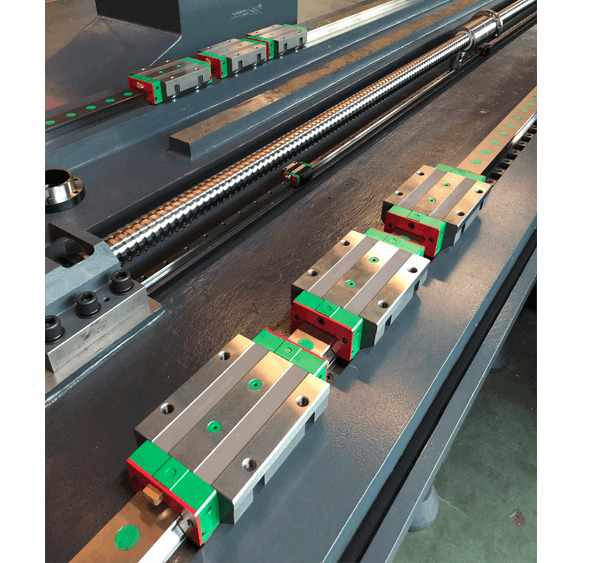

Przekładnie
Oś X - śrubowa
Zwalnianie pasa (1:2)
Oś Y – śruba kulowa
Napęd bezpośredni
Oś Z - zębata
Napęd bezpośredni
Automatyczna zmiana narzędzia
Maks. średnica narzędzia (pełne)
Ø110mm
Maks. średnica narzędzia (bez narzędzia sąsiadującego)
Ø200mm
Maks. długość narzędzia
350mm
Maks. waga narzędzia
15kg
Silnik
Silnik
0iMF-β
Silnik wrzeciona
15/18,5 kW
Servo silnik oś X
3 kW
Servo silnik oś Z,Y
3 kW
Dokładność maszyny
Dokładność pozycjonowania
±0,005/300；±0,015/Pełny skok
Powtarzalna dokładność pozycjonowania
± 0.003mm
