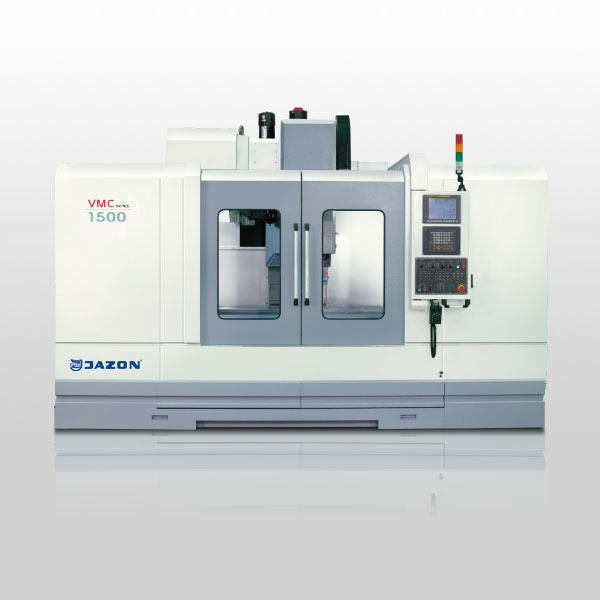

Pionowe centrum obróbcze CNC seria VMC
Seria Jazon VMC to wydajne pionowe centra obróbcze CNC, które łączą solidną konstrukcję z precyzyjną obróbką detali średnich i dużych gabarytów. Maszyny są idealne do produkcji seryjnej i jednostkowej w branżach automotive, maszynowej, narzędziowej i przemysłowej.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
| Stół roboczy | VMC-1100 | VMC-1400 | VMC-1500(G) | VMC-2000(G) |
|---|---|---|---|---|
| Rozmiar stołu | 1150 x 610 mm | 1550 x 700 mm | 1550 x 700 mm | 2100 x 800 mm |
| Rowek T (szerokość x średnica x liczba) | 18 x 130 mm x 5 | 18 x 130 mm x 5 | 18 x 130 mm x 5 | 22 x 125 mm x 6 |
| Przejazd (X x Y x Z) | 1100 x 610 x 610 mm | 1400 x 720 x 610 mm | 1500 x 720 x 680 mm | 2000 x 850 x 750 mm |
| Pozycjonowanie osi XYZ | 0,005 / 300 mm | 0,005 / 300 mm | 0,005 / 300 mm | 0,005 / 300 mm |
| Powtarzalność osi XYZ | ± 0,003 mm | ± 0,003 mm | ± 0,003 mm | ± 0,003 mm |
| Silnik osi X/Y/Z (oś Z z hamulcem) | 2,5 / 2,5 / 2,5 miliarda kw | 4 / 4 / 4B kw | 4 / 4 / 4B kw | 4 / 7/ 7B Kw |
| Szybki posuw (X/Y/Z) | 15 x 15 x 15 M/min (opcja 18 M/min) | 15 x 15 x 15 M/min (opcja 18 M/min) | 15 x 15 x 15 M/min (opcja 18 M/min) | 12x12x10M/min |
| Szybkość posuwu (X/Y/Z) | 1-10000 mm/min | 1-10000 mm/min | 1-10000 mm/min | 1-10000 mm/min |
| Maks. Obciążenie stołu | 1000 kg | 1200 kg | 1500 kg | 2200 kg |
| Wrzeciono | VMC-1100 | VMC-1400 | VMC-1500(G) | VMC-2000(G) |
|---|---|---|---|---|
| Stożek | BT40 | BT40 | BT50 (głowica przekładni) | BT50 (głowica przekładni) |
| Główny silnik | 11/15 kW | 11/15 kW | 15/18,5 kW | 15/18,5 kW |
| Prędkość wrzeciona (obr/min) | 8000 / 10000 | 8000 / 10000 | 6000 | 6000 |
| Końcówka wrzeciona pionowo do powierzchni stołu | 100-710 mm | 150-760 mm | 164-844 mm | 150-900mm |
| Środek wrzeciona do kolumny | 695 mm | 745 mm | 745 mm | 870 mm |
| Magazyn narzędzi | VMC-1100 | VMC-1400 | VMC-1500(G) | VMC-2000(G) |
|---|---|---|---|---|
| Pojemność przechowywania narzędzi (szt.) / typ ATC | 24/30 (opcja) Opcja ARM 40 ŁAŃCUCH | 24/30 (opcja) Opcja ARM 40 ŁAŃCUCH | Opcja 24 ARM 40 ŁAŃCUCH | Opcja 24 ARM 40 ŁAŃCUCH |
| Maks. Średnica/waga narzędzia | 80 mm / 7 kg | 80 mm / 7 kg | 125 mm / 15 kg | 125 mm / 15 kg |
