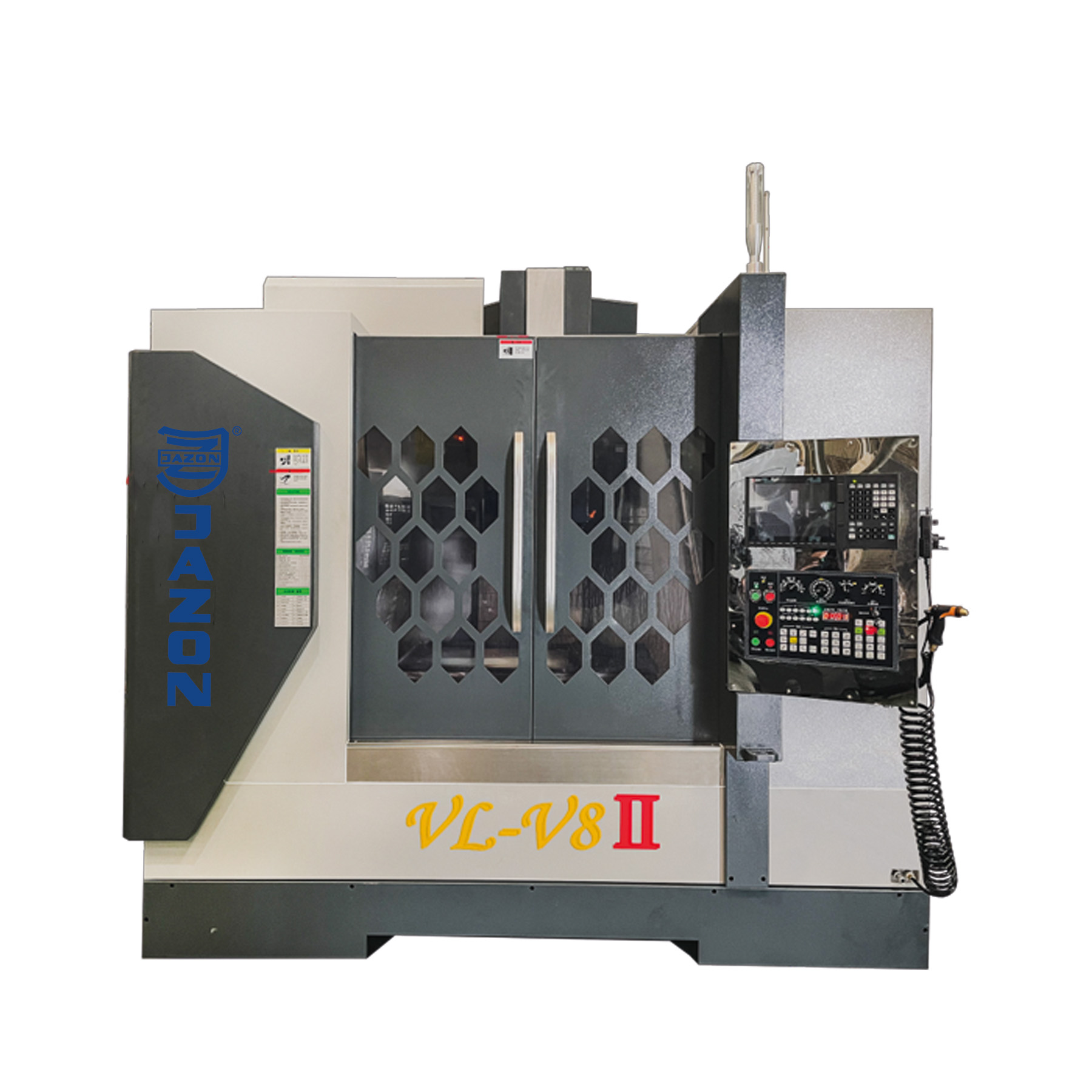

pionowe centrum obróbcze CNC VL V8II z prowadnicami liniowymi
Pionowe centrum obróbcze CNC Jazon VL-V8II to wydajne rozwiązanie do precyzyjnej obróbki skrawaniem metali. Maszyna została zaprojektowana z myślą o zakładach produkcyjnych oczekujących stabilności, powtarzalności i efektywnej pracy w trybie ciągłym. Sprawdzi się w firmach produkcyjnych, narzędziowniach oraz branżach wymagających wysokiej dokładności.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Przesuw w osi X
800mm
Przesuw w osi Y
550mm
Przesuw w osi Z
550mm
środek wrzeciona do prowadnicy osi Z
590 mm
Odległość wrzeciona od kolumny
120-670 mm
Rozmiar stołu
1000x550mm
Rowki teowe
5*18mm*90mm
Max. obciążenia stołu
500 kg
Stożek wrzeciona
BT-40
Obroty wrzeciona
50-10 000 obr/min
Typ napędu
Pasowy
Przyspieszony posuw oś X,Y
36m/min
Przyspieszony posuw oś Z
36m/min
Maksymalna prędkość posuwu skrawania oś X,Y,Z
10m/min
Rodzaj ramienia (narzędzie do narzędzia)
24T (3sec)
Maks. Rozmiar narzędzia
Φ150X300mm
Maks. Ciężar narzędzia
8kg
| Silnik | MITSUBISHI | FANUC |
|---|---|---|
| Silnik wrzeciona | 7.5/11kW | 7.5/15kW |
| Servo silnik oś X,Y | 2.0kW | 1.8kW |
| Servo silnik oś Z | 3.0kW | 3.0kW |
Dokładność pozycjonowania
± 0.005mm / 300mm
Powtarzalna dokładność pozycjonowania
± 0.003mm
