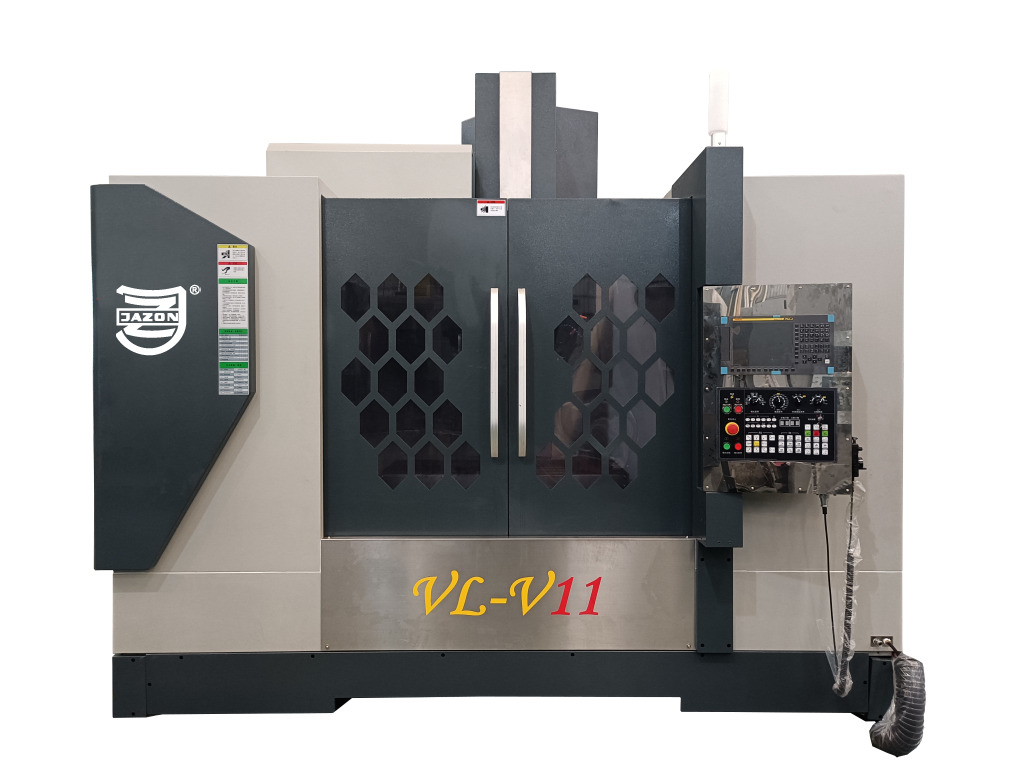

Pionowe centrum obróbcze CNC VL V11 z monolitycznym korpusem
JAZON VL-V11 to pionowe centrum obróbcze CNC zaprojektowane do wydajnej i powtarzalnej obróbki detali metalowych o średniej i większej wielkości. Maszyna łączy solidną konstrukcję z precyzyjnym prowadzeniem liniowym, co przekłada się na stabilne, precyzyjne operacje frezowania, wiercenia i rozwiercania
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Przesuw w osi X
1100mm
Przesuw w osi Y
600mm
Przesuw w osi Z
600mm
środek wrzeciona do prowadnicy osi Z
650 mm
Odległość wrzeciona od kolumny
120-720 mm
Rozmiar stołu
1200 x 600 mm
Rowki teowe
5*18mm*100mm
Max. obciążenia stołu
800 kg
Stożek wrzeciona
BT-40
Obroty wrzeciona
50-10 000 obr/min
Typ napędu
Pasowy
Przyspieszony posuw oś X,Y
36m/min
Przyspieszony posuw oś Z
36m/min
Maksymalna prędkość posuwu skrawania oś X,Y,Z
10m/min
Rodzaj ramienia (narzędzie do narzędzia)
24T (3sec)
Maks. Rozmiar narzędzia
Φ150X300mm
Maks. Ciężar narzędzia
8kg
| Silnik | MITSUBISHI | FANUC |
|---|---|---|
| Silnik wrzeciona | 7.5/11kW | 11/18.5kW |
| Servo silnik oś X,Y | 2.0kW | 3.0kW |
| Servo silnik oś Z | 3.0kW | 3.0kW |
Dokładność pozycjonowania
± 0.005mm / 300mm
Powtarzalna dokładność pozycjonowania
± 0.003mm
