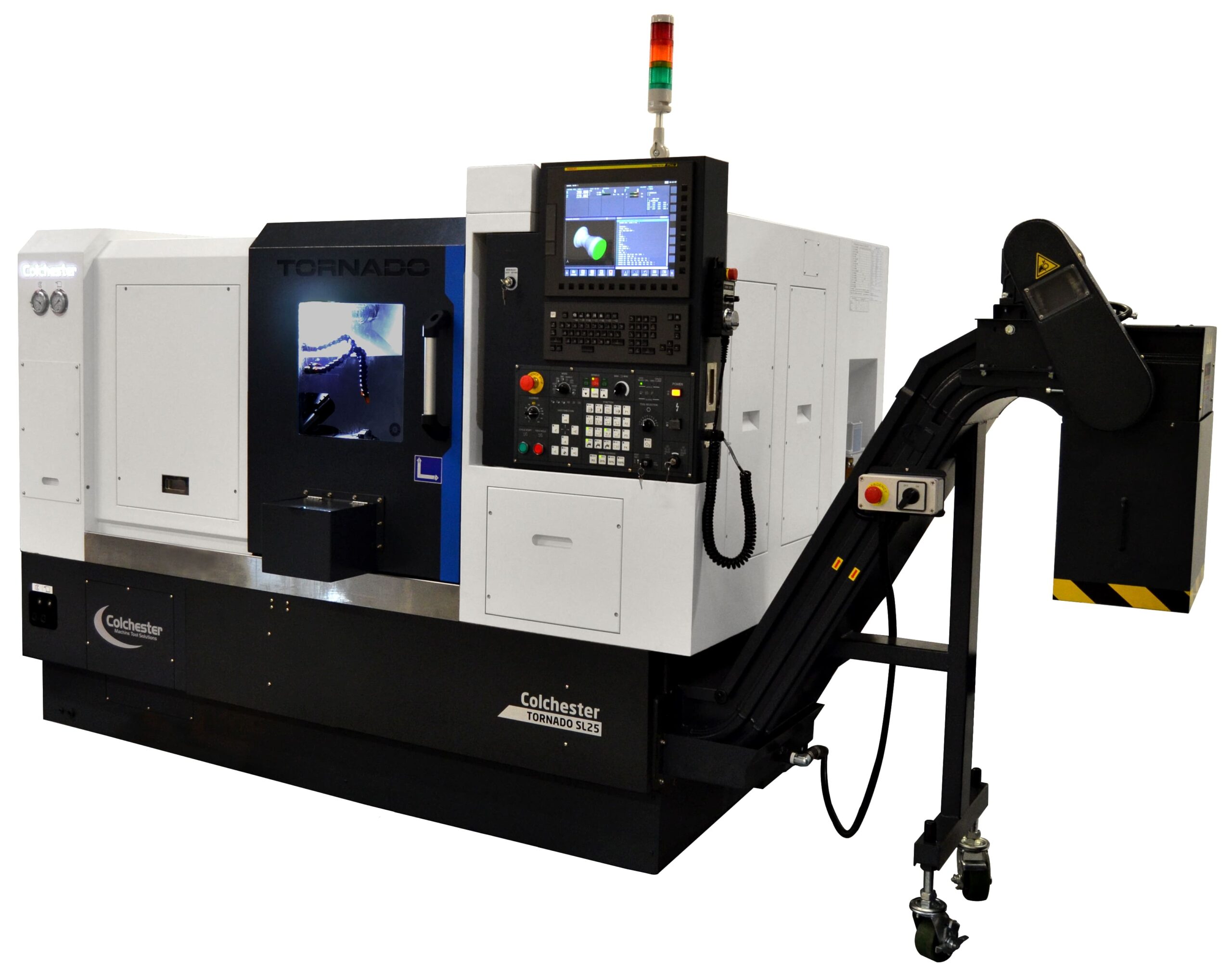

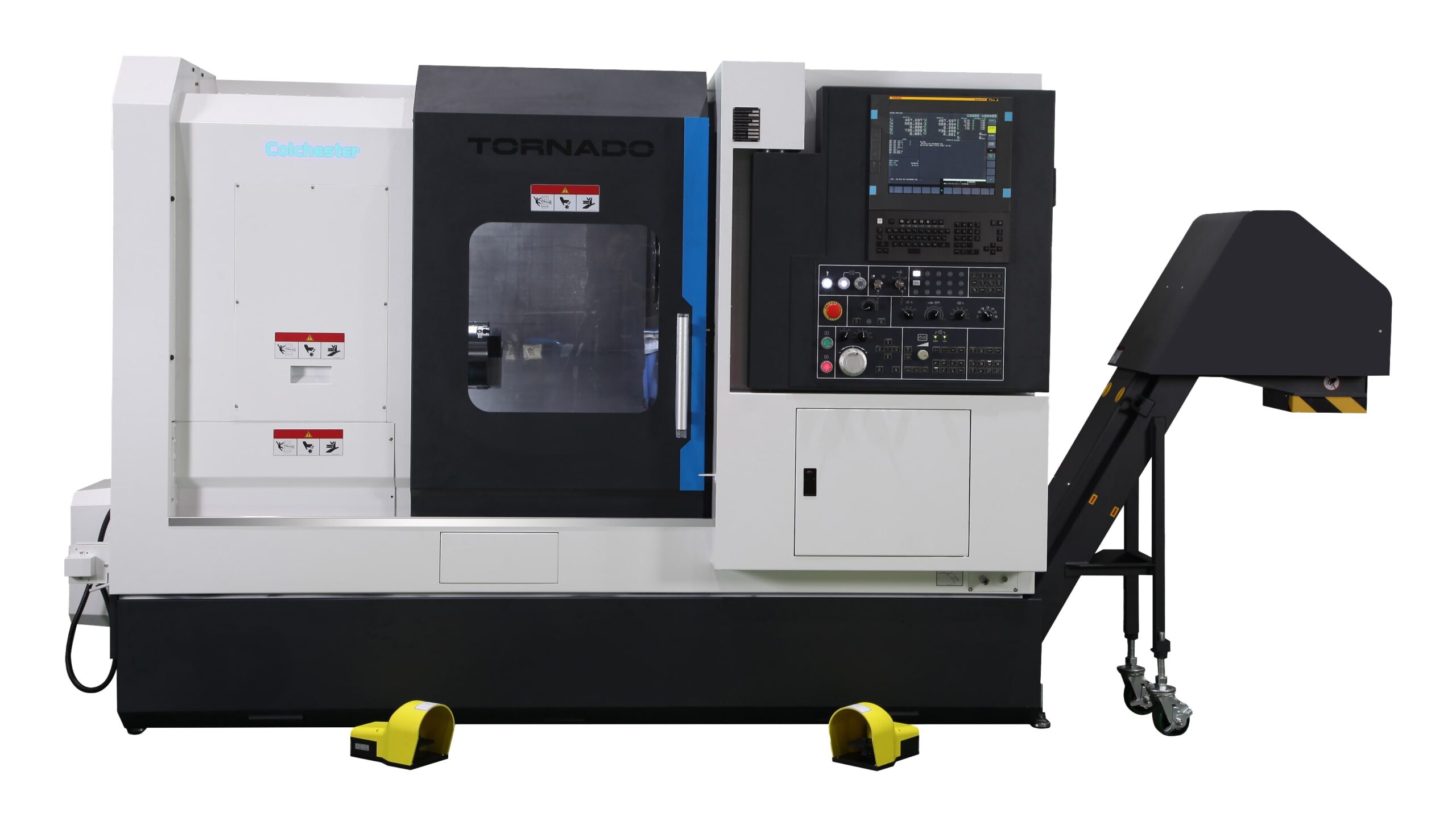

Tokarki CNC – Seria Tornado
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Maks. przelot nad łożem i pokrywą czołową (mm/cale)
530 / 20.9
Maks. przelot nad suportem poprzecznym (mm/cale)
350 / 13.8
Maks. średnica toczenia (mm/cale)
350 / 13.8
Maks. długość toczenia (mm/cale)
400 / 15.7
Rozmiar uchwytu (cale)
8" (STD) / 10" (OPT)
Średnica tulei przelotowej (mm/cale)
52 / 2.0
Wrzeciono
Maks. prędkość (obr./min)
5000
Moc silnika (szczytowa) (kW)
11
Moment obrotowy (szczytowy) (Nm)
202
Końcówka wrzeciona
A2-6
Przesuwy / Posuwy
Przesuw osi X (mm/cale)
195+15 / 7.7+0.5
Przesuw osi Z (mm/cale)
435 / 17.1
Szybki przesuw X/Z (m/min / ipm)
36 / 1417
Posuw roboczy X/Z (m/min / ipm)
10 / 394
Imak narzędziowy VDI (BMT w SL40MC)
Liczba pozycji narzędziowych
12
Narzędzie zewnętrzne (mm/cale)
20 / 0.79
Oprawka wytaczadła (mm/cale)
32 / 1.26
Moc narzędzi napędzanych (kW/HP)
-
Prędkość narzędzi napędzanych (obr./min)
-
Czas zmiany narzędzia (sąsiednie narzędzie) (s)
0.35
Konik
Skok pinoli (mm/cale)
100 / 3.9 (opcjonalnie)
Przesuw konika (mm/cale)
do 1550 / 61" (w zależności od modelu)
Stożek pinoli
MT4 / MT5 / opcjonalnie MTA
Dokładność
Dokładność pozycjonowania (mm/cale)
0.01 / 0.0039
Powtarzalność (mm/cale)
±0.003 / ±0.0012
Ogólne dane
Pojemność zbiornika chłodziwa (l / gal)
160 / 42
Usuwanie wiórów
Transporter wiórów
Zapotrzebowanie mocy (kVA)
25
Wymiary zabudowy (S x D) (mm / cale)
2450 x 1500 / 97 x 59
Masa (kg / lb)
4000 / 8378
