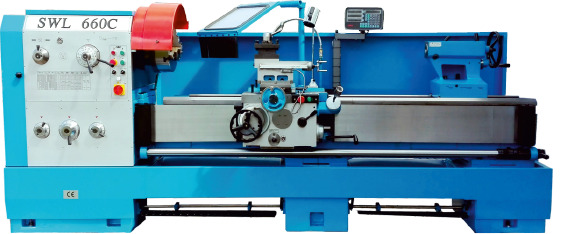

Tokarka Manualna seria SWL
Seria Jazon SWL 500C / 660C / 800C to manualne tokarki przemysłowe przeznaczone do obróbki detali o średnicy toczenia nad łożem od 500 mm do 800 mm. Maszyny oferują stabilną konstrukcję, przelot wrzeciona 105 mm oraz szeroki zakres gwintów, co pozwala na uniwersalne zastosowanie w produkcji warsztatowej i przemysłowej.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
| PODSTAWOWE WYMIARY | SWL 500C | SWL 660C | SWL 800C |
|---|---|---|---|
| DŁUGOŚĆ W KŁACH | 1000, 1500, 2000, 3000 mm | 1000, 1500, 2000, 3000 mm | 2000, 3000 mm |
| SZEROKOŚĆ ŁOŻA | 390 mm | 390 mm | 510 mm |
| ŚREDNICA TOCZENIA NAD ŁOŻEM | 500 mm | 660 mm | 800 mm |
| ŚREDNICA TOCZENIA NAD SUPORTEM | 300 mm | 420 mm | 560 mm |
| ŚREDNICA TOCZENIA BEZ MOSTKA | 710 mm | 870 mm | 1000 mm |
| WRZECIENNIK | SWL 500C | SWL 660C | SWL 800C |
|---|---|---|---|
| KOŃCÓWKA WRZECIONA | ISO D-8 (Camlock) | ISO D-8 (Camlock) | ISO D-8 (Camlock) |
| PRZELOT WRZECIONA | 105 mm | 105 mm | 105 mm |
| STOŻEK WRZECIONA | 113 mm 1:20 | 113 mm 1:20 | 113 mm 1:20 |
| ILOŚĆ PRZEŁOŻEŃ | 12 | 12 | 12 |
| ZAKRES OBROTÓW | 30-1600 obr/min | 30-1600 obr/min | 30-1400 obr/min |
| SILNIK GŁÓWNY | 7,5 kW | 7,5 kW | 7,5 kW |
| POSUW | SWL 500C | SWL 660C | SWL 800C |
|---|---|---|---|
| ZAKRES POSUWU WZDŁUŻNEGO | 0,063-2,52 mm/obr | 0,063-2,52 mm/obr | 0,028-6,34 mm/obr |
| ZAKRES POSUWU POPRZECZNEGO | 0,027-1,07 mm/obr | 0,027-1,07 mm/obr | 0,012-2,37 mm/obr |
| GWINT (ZAKRES, ILOŚĆ) | SWL 500C | SWL 660C | SWL 800C |
|---|---|---|---|
| METRYCZNE | 1-14/22 mm | 1-14/22 mm | 0,5-224/48 mm |
| CALOWE | 28-2/22 l/cal | 28-2/22 l/cal | 72-1/49 l/cal |
| MODUŁOWE | 0,5-7/18 zw/cal | 0,5-7/18 zw/cal | 0,5-122/42 zw/cal |
| DP | 56-4/24 zw/cal | 56-4/24 zw/cal | 56-1/34 zw/cal |
| SUPORT | SWL 500C | SWL 660C | SWL 660C |
|---|---|---|---|
| PRZESUW POPRZECZNY | 320 mm | 320 mm | 320 mm |
| PRZESUW SZUFLADKI | 145 mm | 145 mm | 145 mm |
| KONIK | SWL 500C | SWL 660C | SWL 660C |
|---|---|---|---|
| STOŻEK TULEI | MORSE’A nr 5 | MORSE’A nr 5 | MORSE’A nr 5 |
| WYSUW TULEI | 150 mm | 150 mm | 150 mm |
