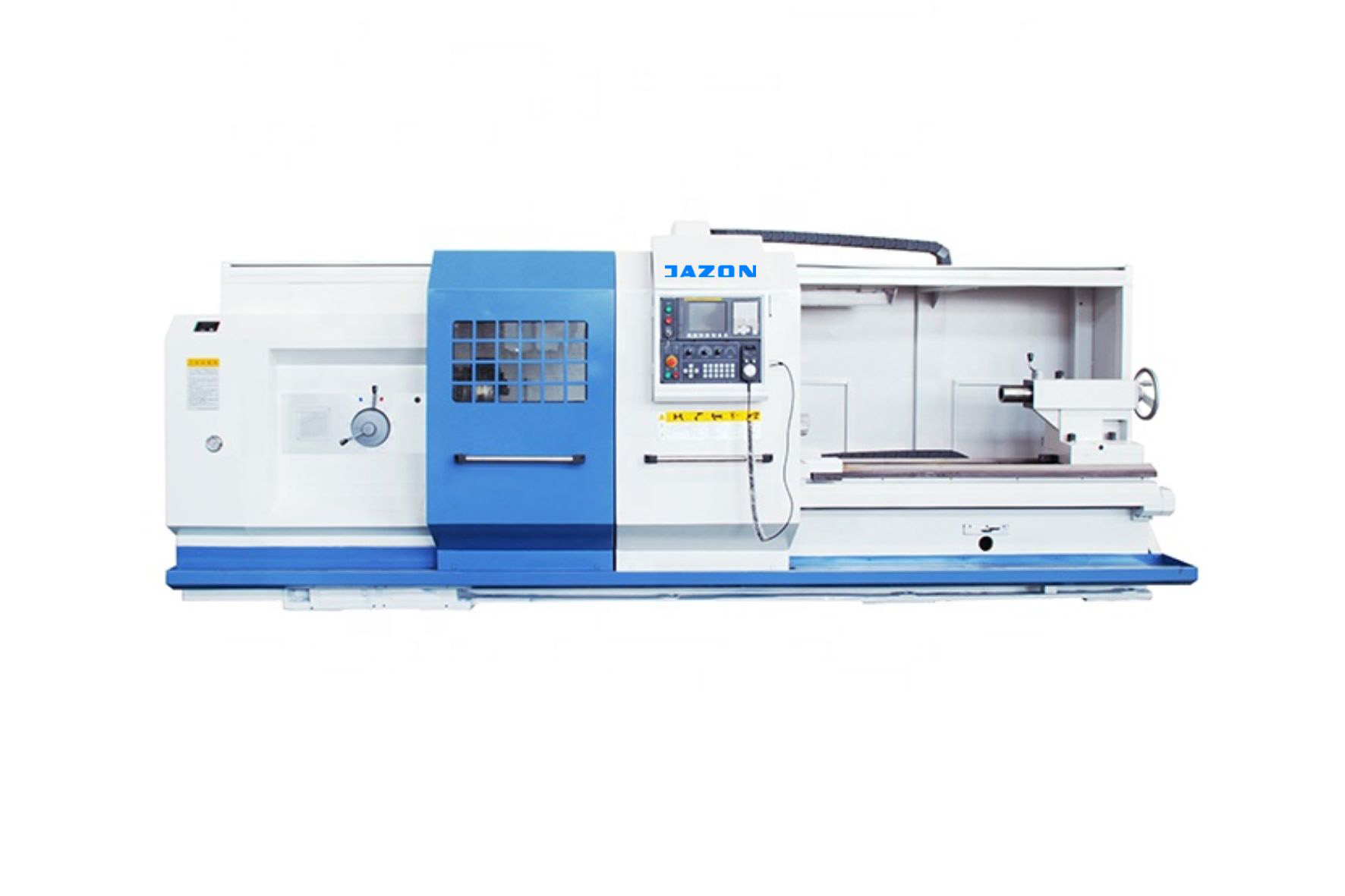

Tokarka CKB61100
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Model obrabiarki
6180/61100
Maks. przelot nad łożem
800/1000 mm
Maks. wymach nad suportem
480/680 mm
Rozstaw kłów
1000/1500/2000/3000/4000/5000/6000 mm
Maks. długość skrawania
850/1350/1850/2850/3850/4850/5850 mm
Szerokość prowadnicy osi Z
600 mm
Maks. obciążenie dla dwóch kłów
2,5t
CKB61100
Otwór przelotowy wrzeciona
100 (standard)/140 (opcja) mm
Stożek przedniego otworu wrzeciona
1:20 (120 standard)/1:20 (150 opcja)
Stożek kła wrzeciona Morse
Morse Nr 6
Typ końcówki wrzeciona
C11 (standard)/C15 (opcja)
Typ połączenia uchwytu i płyty czołowej
Podstawowy, bagnet (krótki kołnierz)
Zakres prędkości wrzeciona
8-800 obr/min (hydrauliczna czterobiegowa skrzynia biegów, bezstopniowa regulacja dla każdego biegu)
CKB61100

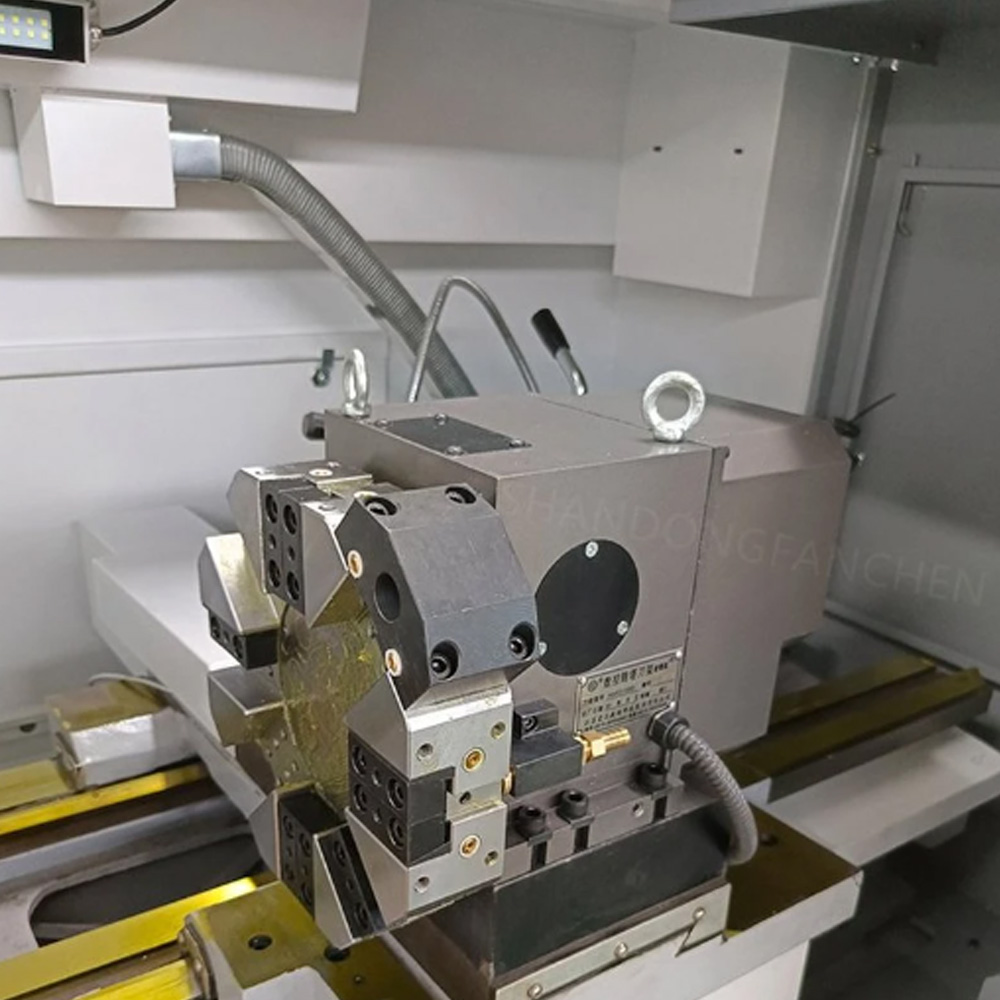

Rozmiar głowicy
240 mm×240 mm
Przekrój poprzeczny noża
32 mm×32 mm (standard) 40 mm×40 mm (opcja)
Max. skok osi X
420 mm
Liczba położeń głowicy rewolwerowej
4
Maks. dopuszczalna siła tnąca Pz
14700 N
Maks. dopuszczalna siła posuwu wzdłużnego Px osi Z
5880 N
Maks. dopuszczalna siła posuwu wzdłużnego Py osi X 4078 N
4078 N
Prędkość przesuwu szybkiego
Prędkość przesuwu szybkiego oś X: 4 m/min, oś Z: 5 m/min
Konik
CKB61100
Średnica pinoli
100 mm
Przesuw pinoli
250 mm
Stożek otworu czołowego pinoli
Morse Nr 6 (Morse nr 5 do opcjonalnego konika obrotowego)
CKB61100
Urządzenie do smarowania automatycznego
TZ-2232-20 (Shanghai Hurun)
Model pompy zębatej
P204RT01DT
Ciśnienie znamionowe pompy zębatej
3 MPa (30 kgf/cm2)
Natężenie przepływu pompy zębatej
6 l/min
Model silnika pompy zębatej
1/2P4H523U + P2EN
Ciśnienie robocze siłownika olejowego
2-2,5 MPa (20-25kgf/cm2)
CKB61100
Model pompy chłodzącej
LXB-100
Moc silnika chłodzącego
150 W
Natężenie przepływu pompy chłodzącej
100 l/min
CKB61100
Model głównego silnika
Z18-4015BC10-20M3J
Moc głównego silnika
15 kW
Prędkość obrotowa głównego silnika
970 obr/min
Moment obrotowy serwomotoru osi X
12 Nm (FANUC) 10 Nm (GSK)
Moment obrotowy serwomotoru osi Z
22 Nm (FANUC) 18 Nm (GSK)
Moc silnika głowicy rewolwerowej 180
180 W do czteropozycyjnej głowicy
Prędkość obrotowa silnika głowicy
1400 obr/min
Liczba pasków klinowych głównego napędu 4
Liczba pasków klinowych głównego napędu 4
