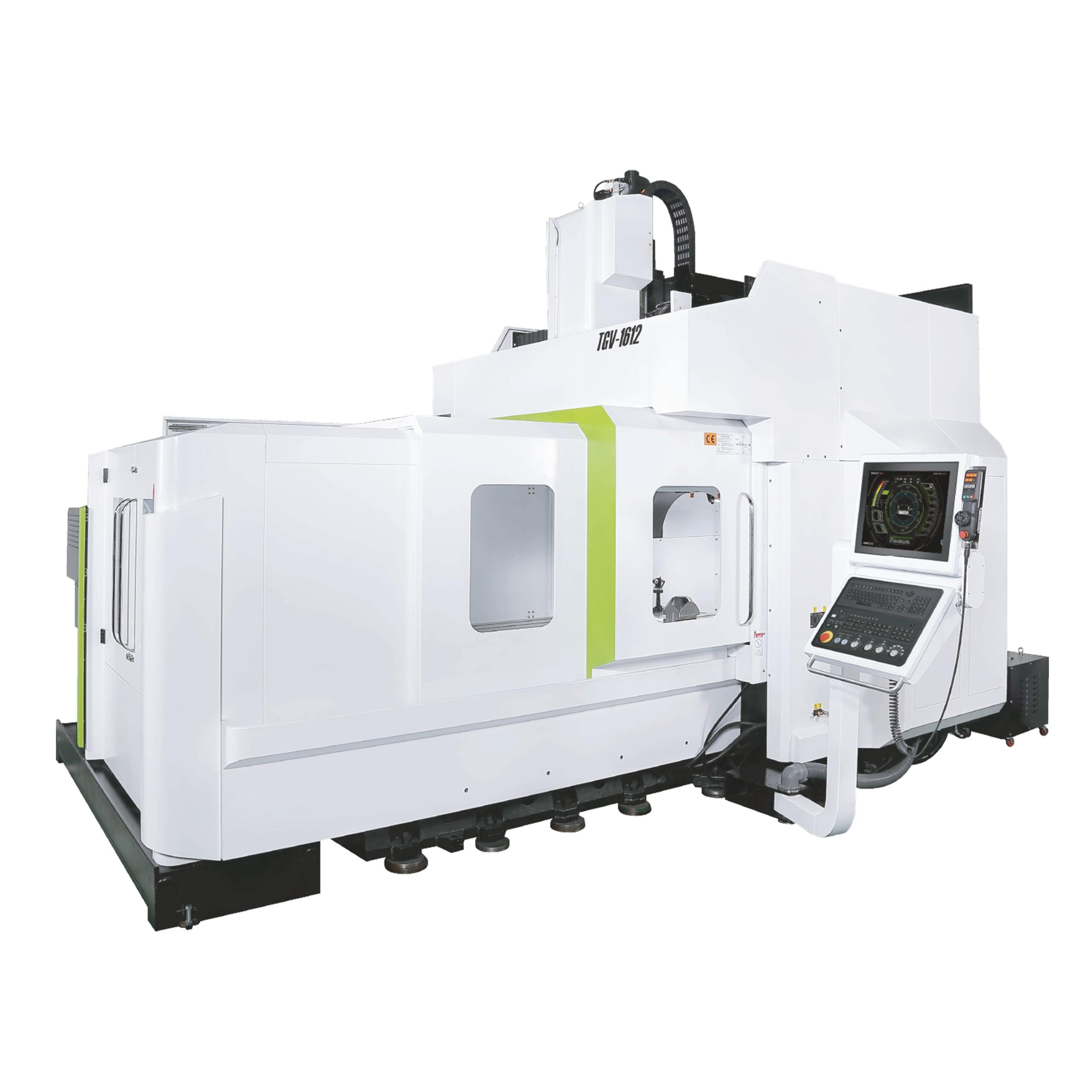

Centrum obróbcze AI TGV-1612 o dużej prędkości
TGV-1612
Model typu mostowego o dużej prędkości i wysokiej dokładności, charakteryzujący się takim samym poziomem dokładności jak maszyny japońskie.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Powierzchnia stołu
1800 x 1300
T-rowki (ilość x szerokość)
18 x 125 (10)
Maks. obciążenie stołu (średnia)
4000
Przesuw osi X
1600
Przesuw osi Y
1200
Przesuw osi Z
700
Odległość wrzeciono–stół
200–900 (#50: 150–850)
Odległość między kolumnami
1240
Stożek wrzeciona v
#40 / #50
Prędkość wrzeciona (DDS)
#40: 10000 / 15000 / 20000; #50: 10000 / 12000
Prędkość wrzeciona (wbudowana)
#40: 24000; #50: 12000
Prędkość posuwu (X / Y / Z)
20 / 20 / 20
Szybki posuw (X / Y / Z)
30 / 30 / 30
Pojemność magazynu narzędzi
#40: A24 / 30 / 40 ; #50: A32 / 40 / 60
Maks. ciężar narzędzia
#40: 7 ; #50: 15
Wymiary narzędzia (śr. x dł.)
#40: Ø75×300L ; Ø60×300L (24000 obr/min) ; #50: Ø125×300L
Typ uchwytu
#40: BT40 / BBT / CAT / DIN / HSK A63 ; #50: BT50 / BBT / CAT / DIN
Śruba pociągowa
#40: MAS-P40T-1 (CAT-40 / DIN69872) ; #50: MAS-P50T-1 (CAT-50 / DIN69872)
Moc silnika wrzeciona (ciągła / 30 min)
#40: 7.5 / 11 opt. 15 / 18.5 ; #50: 15 / 18.5 opt. 18.5 / 22 / 26
Dokładność pozycjonowania (bez liniału)
±0.006
Powtarzalność (bez liniału)
±0.002
Dokładność pozycjonowania (z liniałem)
±0.005
Powtarzalność (z liniałem)
±0.002
Dokładność pozycjonowania (VDI3441)
0.015
Powtarzalność (VDI3441)
0.014
Wymagane ciśnienie powietrza
6.5
Zapotrzebowanie mocy
40~65
Waga maszyny
17900
Wielkość przestrzeni
7128 x 5220
Wymiary gabarytowe (dł. x szer. x wys.)
5410 x 3710 x 3764
