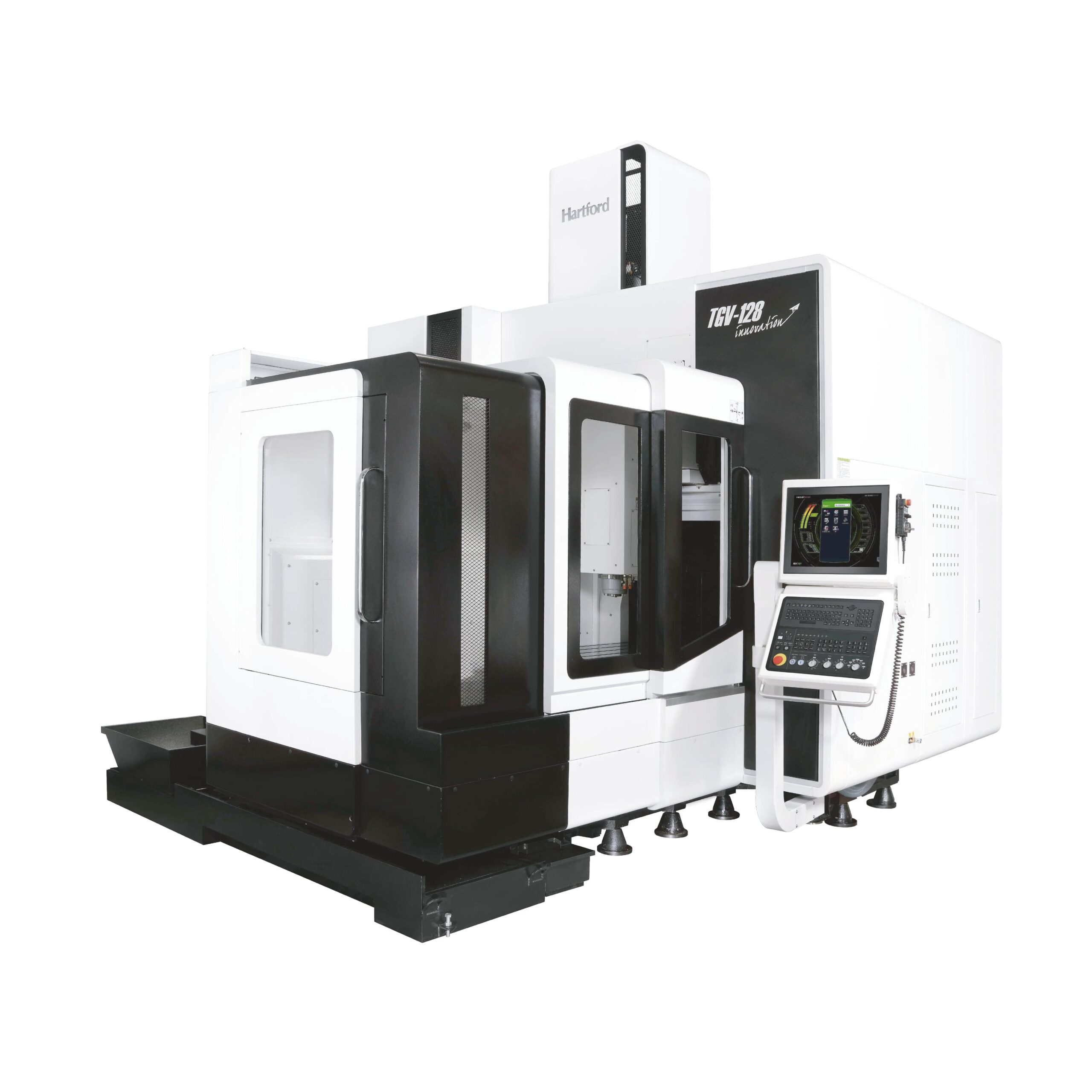

Centrum obróbcze AI TGV-128 o dużej prędkości
TGV-128
Hartford TGV-128 to wysokowydajne pionowe centrum obróbcze o konstrukcji portalowej, zaprojektowane do precyzyjnej obróbki detali i trudnych materiałów. Dzięki systemowi MGPS zapewnia dokładność pozycjonowania do 8 µm oraz powtarzalność 5 µm. Opcjonalne wrzeciono o prędkości do 24 000 obr./min, zoptymalizowana sztywność i kontrola termiczna zwiększają stabilność i jakość skrawania.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Powierzchnia stołu
1300 x 850
T-rowki (ilość x szerokość)
18 x 125 (7)
Maks. obciążenie stołu (średnia)
2500
Przesuw osi X
1200
Przesuw osi Y
800
Przesuw osi Z
700
Odległość wrzeciono–stół
200–900
Odległość między kolumnami
1400
Stożek wrzeciona v
#40
Prędkość wrzeciona (DDS)
10000 / 15000 / 20000
Prędkość wrzeciona (wbudowana)
24000
Prędkość posuwu (X / Y / Z)
20 / 20 / 20
Szybki posuw (X / Y / Z)
30 / 30 / 30
Pojemność magazynu narzędzi
A-24 (30 / 40)
Maks. ciężar narzędzia
7
Wymiary narzędzia (śr. x dł.)
Ø 75×300L ; Ø60×300L (24000 obr/min)
Typ uchwytu
BT40 / BBT / CAT / DIN / HSK A63
Śruba pociągowa
MAS-P40T-1 (CAT-40 / DIN69872)
Moc silnika wrzeciona (ciągła / 30 min)
7.5 / 11 opt. 15 / 18.5
Dokładność pozycjonowania (bez liniału)
±0.006
Powtarzalność (bez liniału)
±0.002
Dokładność pozycjonowania (z liniałem)
±0.005
Powtarzalność (z liniałem)
±0.002
Dokładność pozycjonowania (VDI3441)
0.015
Powtarzalność (VDI3441)
0.014
Wymagane ciśnienie powietrza
6.5
Zapotrzebowanie mocy
25~50
Waga maszyny
6600
Wielkość przestrzeni
6600 x 4900
Wymiary gabarytowe (dł. x szer. x wys.)
4703 x 3380 x 3818
