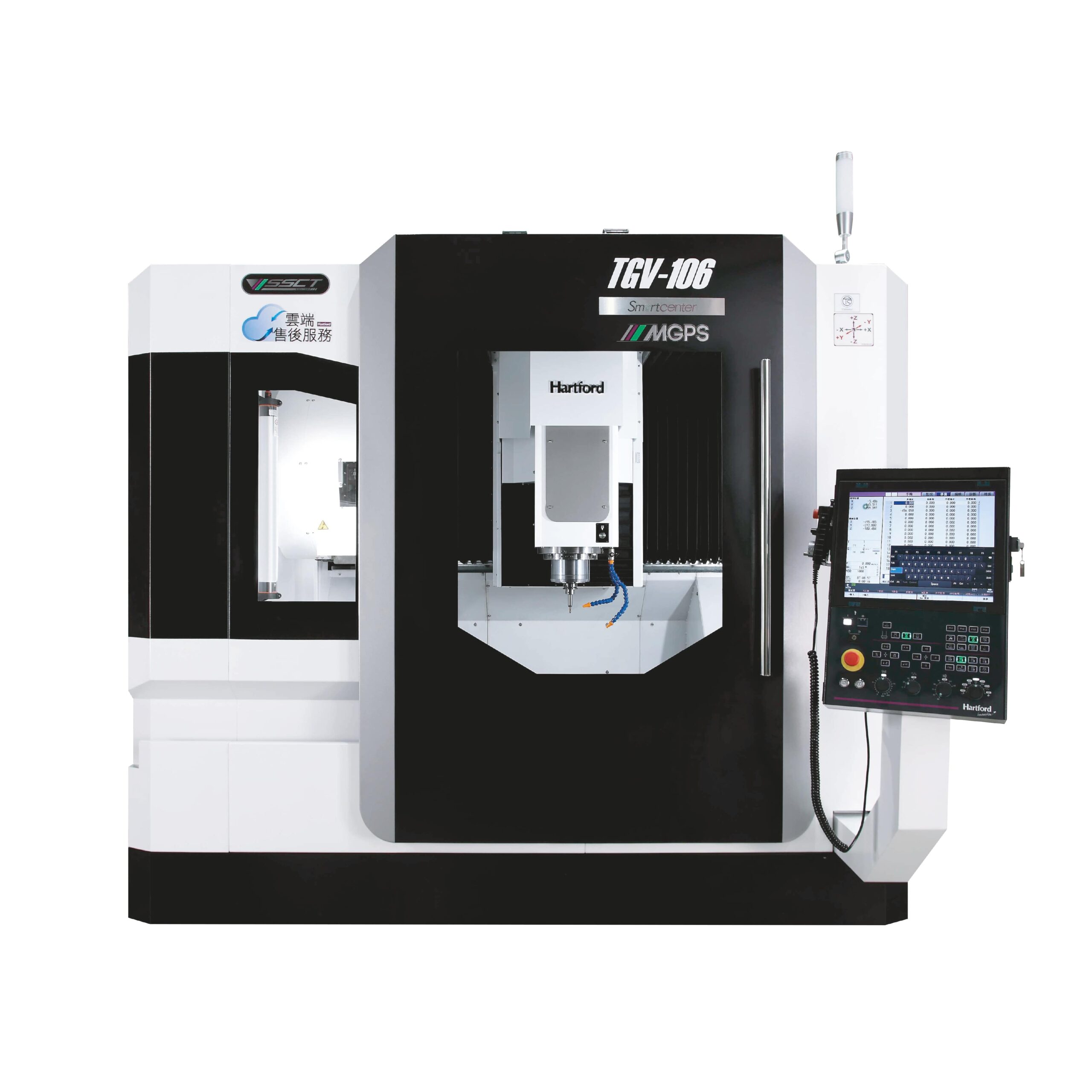

Centrum obróbcze AI TGV-106 o dużej prędkości
TGV-106
Hartford TGV-106 to zaawansowane portalowe centrum obróbcze CNC zaprojektowane do precyzyjnej i wydajnej obróbki form, matryc oraz skomplikowanych detali. Wyposażone w system MGPS z dokładnością 8 µm i powtarzalnością 5 µm, opcjonalne wysokowydajne wrzeciono do 24 000 obr./min, zoptymalizowaną kontrolę termiczną oraz solidną konstrukcję tłumiącą drgania — wszystko to zwiększa stabilność cięcia i jakość skrawania.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Powierzchnia stołu
1150 x 600
T-rowki (ilość x szerokość)
18 x 100 (5)
Maks. obciążenie stołu (średnia)
1000
Przesuw osi X
1000
Przesuw osi Y
600
Przesuw osi Z
610
Odległość wrzeciono–stół
150–660
Odległość między kolumnami
1260
Stożek wrzeciona v
#40
Prędkość wrzeciona (DDS)
12000 / 5000
Prędkość wrzeciona (wbudowana)
15000 / 24000
Prędkość posuwu (X / Y / Z)
20 / 20 / 20
Szybki posuw (X / Y / Z)
36 / 36 / 30
Pojemność magazynu narzędzi
A-24 (30)
Maks. ciężar narzędzia
7
Wymiary narzędzia (śr. x dł.)
Ø 75×300L ; Ø60×300L (24000 obr/min)
Typ uchwytu
BT40 / BBT / CAT / DIN / HSK A63
Śruba pociągowa
MAS-P40T-1 (CAT-40 / DIN69872)
Moc silnika wrzeciona (ciągła / 30 min)
7.5 / 11 opt. 15 / 18.5
Dokładność pozycjonowania (bez liniału)
±0.008
Powtarzalność (bez liniału)
±0.002
Dokładność pozycjonowania (z liniałem)
±0.006
Powtarzalność (z liniałem)
±0.002
Dokładność pozycjonowania (VDI3441)
0.008
Powtarzalność (VDI3441)
0.002
Wymagane ciśnienie powietrza
6.5
Zapotrzebowanie mocy
25~50
Waga maszyny
5800
Wielkość przestrzeni
3685 x 3163
Wymiary gabarytowe (dł. x szer. x wys.)
2929 x 2657 x 3100
