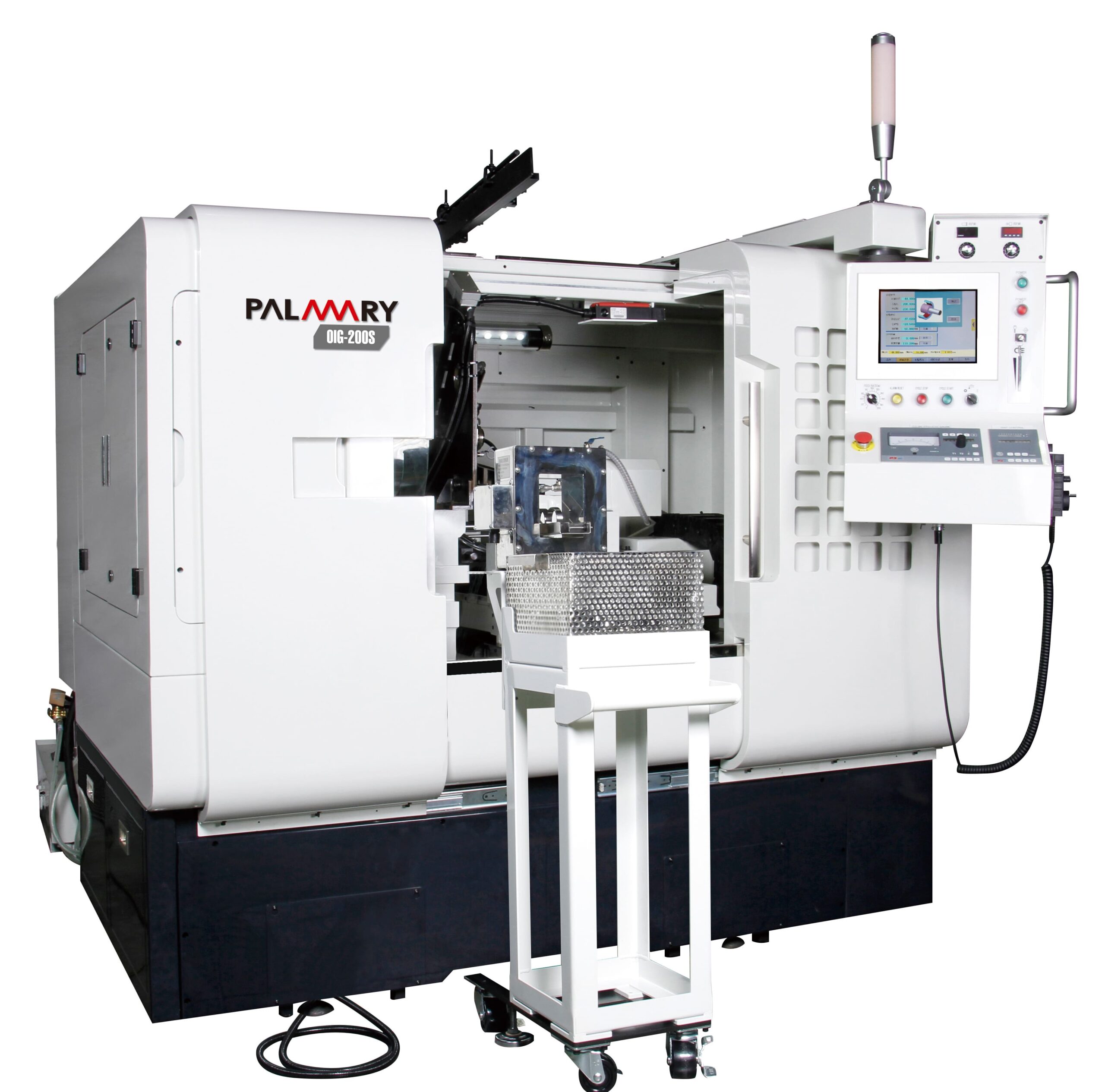

Szlifierka OIG200S DO SZLIFOWANIA PIERŚCIENI (TYPU ŁOŻYSKO)
Produkt dostępny na zamówienie
SPECYFIKACJA

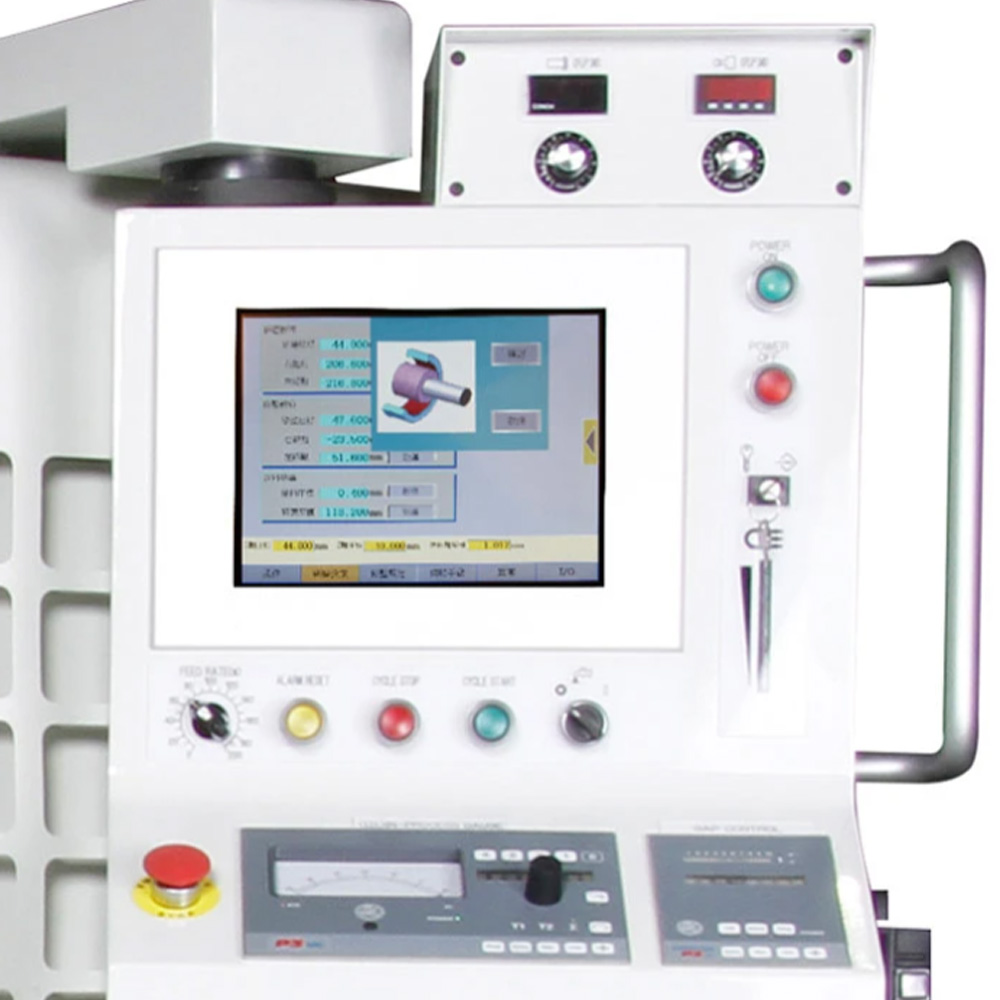

Sterowanie
Ogólne
Maks. średnica uchwytu przedmiotu obrabianego
Max. Ø80 mm
Zakres szlifowania
Min. Ø6 mm ~ Max. Ø70 mm
Maks. długość szlifowania
Max. 50 mm
Wrzeciono ściernicy
Prędkość szlifowania
Max. 30000 obr/min.
Średnica ściernicy
Ø20~Ø45 mm
Zakres szlifowania
Ø22~Ø70 mm
Mak. Prędkość liniowa
33 M/s
Średnica wrzeciona
Ø120 mm
Wrzeciono ściernicy (opcja)
Prędkość szlifowania
Max. 80000 obr./min.
Średnica ściernicy
Ø5~Ø15 mm
Zakres szlifowania
Ø6~Ø22 mm
Prędkość liniowa
33 M/s
Średnica wrzeciona
Ø100 mm
Oś X
Maks. Przejazd stołu
130 mm
Maks. Prędkość posuwu stołu
12 M/min
Minimalna jednostka przesuwu
0.001 mm (opcja 0.0001)
Oś Z
Maks. Przejazd stołu
270 mm
Maks. Prędkość posuwu stołu
12 M/min
Minimalna jednostka przesuwu
0.001 mm (opcja 0.0001)
Głowica magnetyczna
Prędkość
100～1000 obr/min (Max. 1500)
Kąt obrotu
+1° ～ -15°
Motor
Wrzeciono 30000 obr/min
3.0 kW
Wrzeciono 80000 obr/min (opcja)
2.67 kW
Oś X (servo motor)
0.75 kW Tc : 2.4 Nm
Oś Z (servo motor)
1.5 kW Tc : 7.2 Nm
Głowica robocza (servo motor)
1.5 kW Tc : 7.2 Nm
Pompa hydrauliczna
1.5 kW (30 L/min)
Pompa płynu chłodzącego
0.024
Zbiornik
Zbiornik płynu chłodzącego
120 L
Zbiornik hydrauliczny
60 L
Zbiornik na smar
0.7 L
Chłodzenie wrzeciona
15 L
Waga maszyny
Waga netto
4500 kg
