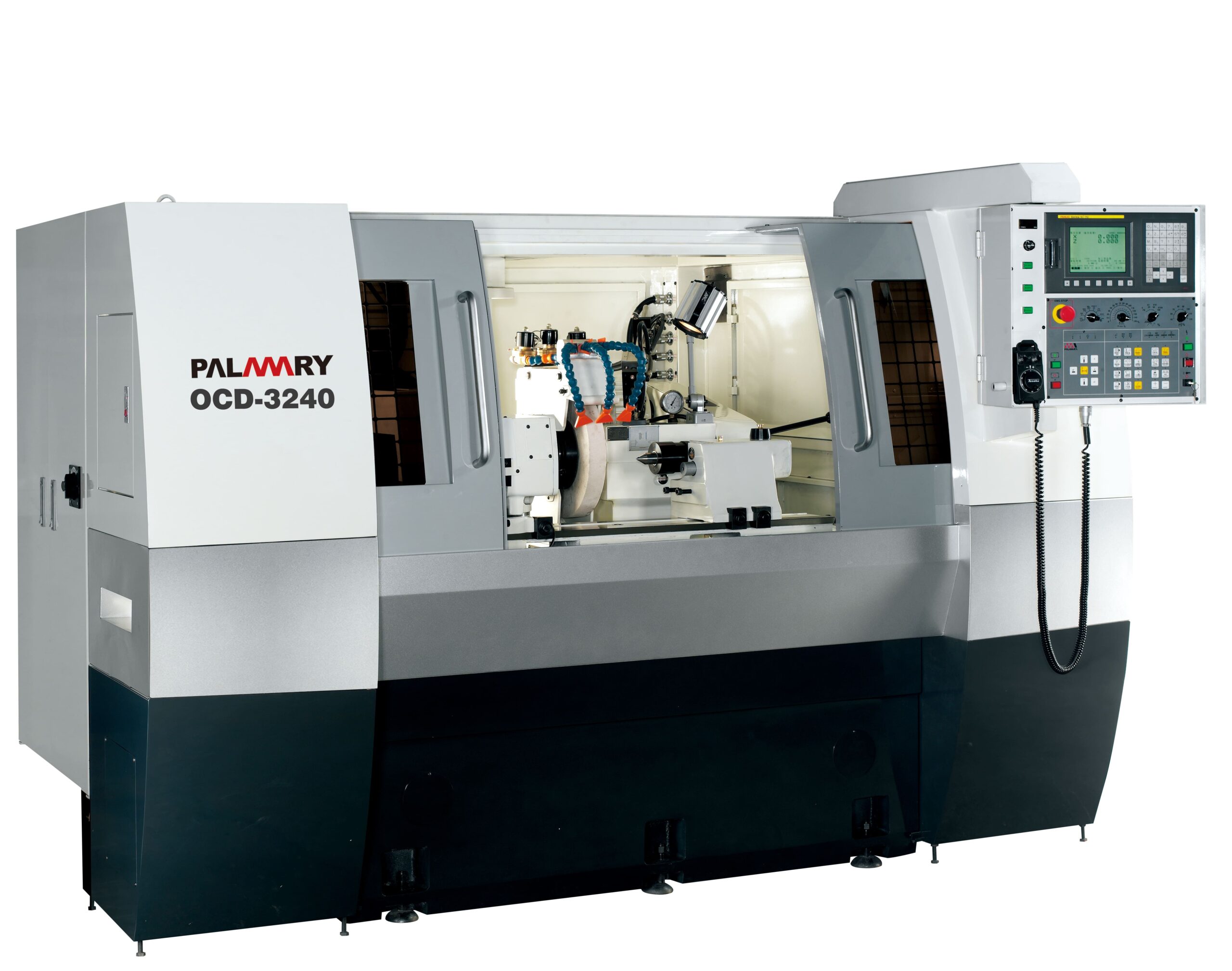

Szlifierka CNC do wałków OCD-3240

Szlifierka CNC do wałków OCD-3240

Kategorie: , Marka:

Produkt dostępny na zamówienie

SPECYFIKACJA

Sterowanie

ModelOCD-3240OCD-3260OCD-32100OCD-32150OCD-32200
OgólneOgólneOgólneOgólneOgólneOgólne
Obrót ponad stołem Ø320 mm Ø320 mm Ø320 mm Ø320 mm Ø320 mm
Rozstaw kłów400 mm 600 mm 1000 mm 1500 mm 2000 mm
Max. Średnica szlifowania Ø300 mm Ø300 mm Ø300 mm Ø300 mm Ø300 mm
Max. Obciążenie w kłach 100 kgs 100 kgs 100 kgs 100 kgs 100 kgs
Głowica szlifierskaGłowica szlifierskaGłowica szlifierskaGłowica szlifierskaGłowica szlifierskaGłowica szlifierska
Śr.zew. x Szerokość x Śr. Wewn. Ø405 x 50~75 x Ø127 (Ø152.4) mm Ø405 x 50~75 x Ø127 (Ø152.4) mm Ø405 x 50~75 x Ø127 (Ø152.4) mm Ø405 x 50~75 x Ø127 (Ø152.4) mm Ø405 x 50~75 x Ø127 (Ø152.4) mm
Prędkość liniowa 45 M/s 45 M/s 45 M/s 45 M/s 45 M/s
Ściernica – oś XŚciernica – oś XŚciernica – oś XŚciernica – oś XŚciernica – oś XŚciernica – oś X
Automatyczny. szybki posuw 10 m/min 10 m/min 10 m/min 10 m/min 10 m/min
Przesuw osi X260 mm260 mm260 mm260 mm260 mm
Minimalna jednostka przesuwu 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm
Stół- oś ZStół- oś ZStół- oś ZStół- oś ZStół- oś ZStół- oś Z
Automatyczny. szybki posuw 10 m/min 10 m/min 10 m/min 10 m/min 10 m/min
Przesuw osi X 260 mm 260 mm 260 mm 260 mm 260 mm
Minimalna jednostka przesuwu 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm
Stół- oś ZStół- oś ZStół- oś ZStół- oś ZStół- oś ZStół- oś Z
Automatyczny. szybki posuw10 m/min10 m/min10 m/min10 m/min10 m/min
Maks. przejazd 665 mm 900 mm 1315 mm 1805 mm 2540 mm
Minimalna jednostka przesuwu 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm 0.001 (0.0001) mm
Kąt obrotu 0° ~ 12° 0° ~ 10° -3° , +8° -3° , +8°; -1° , +7°
Głowica robocza wrzeciona Głowica robocza wrzecionaGłowica robocza wrzecionaGłowica robocza wrzecionaGłowica robocza wrzecionaGłowica robocza wrzeciona
Kąt obrotu -30° ~ +90° -30° ~ +90° -30° ~ +90° -30° ~ +90° -30° ~ +90°
Stożek M.T. 4 M.T. 4 M.T. 4 M.T. 4 M.T. 4
Prędkość wrzeciona (zmienna) 10~300 obr/min 10~300 obr/min 10~300 obr/min 10~300 obr/min 10~300 obr/min
Maks. obciążenie wrzeciona (w zestawie uchwyt narzędziowy) 35 kgs (maks. długość: 150 mm) 35 kgs (maks. długość: 150 mm) 35 kgs (maks. długość: 150 mm) 35 kgs (maks. długość: 150 mm) 35 kgs (maks. długość: 150 mm)
KonikKonikKonikKonikKonikKonik
Stożek M.T. 4 M.T. 4 M.T. 4 M.T. 4 M.T. 4
Wysuw pinoli 25 mm 25 mm 25 mm 25 mm 25 mm
Zakres precyzyjnej regulacji ±0.03 mm ±0.03 mm ±0.03 mm ±0.03 mm ±0.03 mm
SilnikSilnikSilnikSilnikSilnikSilnik
Silnik ściernicy5.5 kW (6P)5.5 kW (6P)5.5 kW (6P)5.5 kW (6P)5.5 kW (6P)
Wrzeciono głowicy roboczej (serwosilnik AC) 1 kW 1 kW1.5 kW1.5 kW 2 kW
Zasilanie głowicy koła (serwosilnik AC) 1.2 kW 1.2 kW 1.2 kW 1.2 kW 1.2 kW
Zasilanie stołu (serwosilnik AC) 1.8 kW 1.8 kW 1.8 kW 1.8 kW 1.8 kW
Hydrostatyczna pompa hydrauliczna 0.37 kW 0.37 kW 0.37 kW 0.37 kW 0.37 kW
Pompa smarowania wrzeciona koła 0.37 kW 0.37 kW 0.37 kW 0.37 kW 0.37 kW
Pompa płynu chłodzącego 0.18 kW 0.18 kW 0.18 kW 0.18 kW 0.18 kW
Smarowanie śrub kulowych Automatyczna smarownica Automatyczna smarownica Automatyczna smarownica Automatyczna smarownica Automatyczna smarownica
Wrzeciono szlifierskie wewnętrzne (opcja)0.75 kW 0.75 kW 0.75 kW 0.75 kW 0.75 kW
MocMocMocMocMocMoc
Całkowite napięcie 18 KVA 18 KVA 18 KVA 18 KVA 19 KVA
ZbiornikZbiornikZbiornikZbiornikZbiornikZbiornik
Zbiornik do smarowania wrzeciona koła 31 L 31 L 31 L 31 L 31 L
Zbiornik na smar 31 L 31 L 31 L 31 L 31 L
Zbiornik hydrauliczny 31 L 31 L 31 L 31 L 31 L
Zbiornik do smarowania śrub kulowych 0.7 L 0.7 L 0.7 L 0.7 L 0.7 L
Zbiornik płynu chłodzącego 120 L 120 L 120 L 120 L 120 L
Waga maszynyWaga maszynyWaga maszynyWaga maszynyWaga maszynyWaga maszyny
Waga netto 3300 kg 3600 kg 4300 kg 4800 kg 6000 kg
