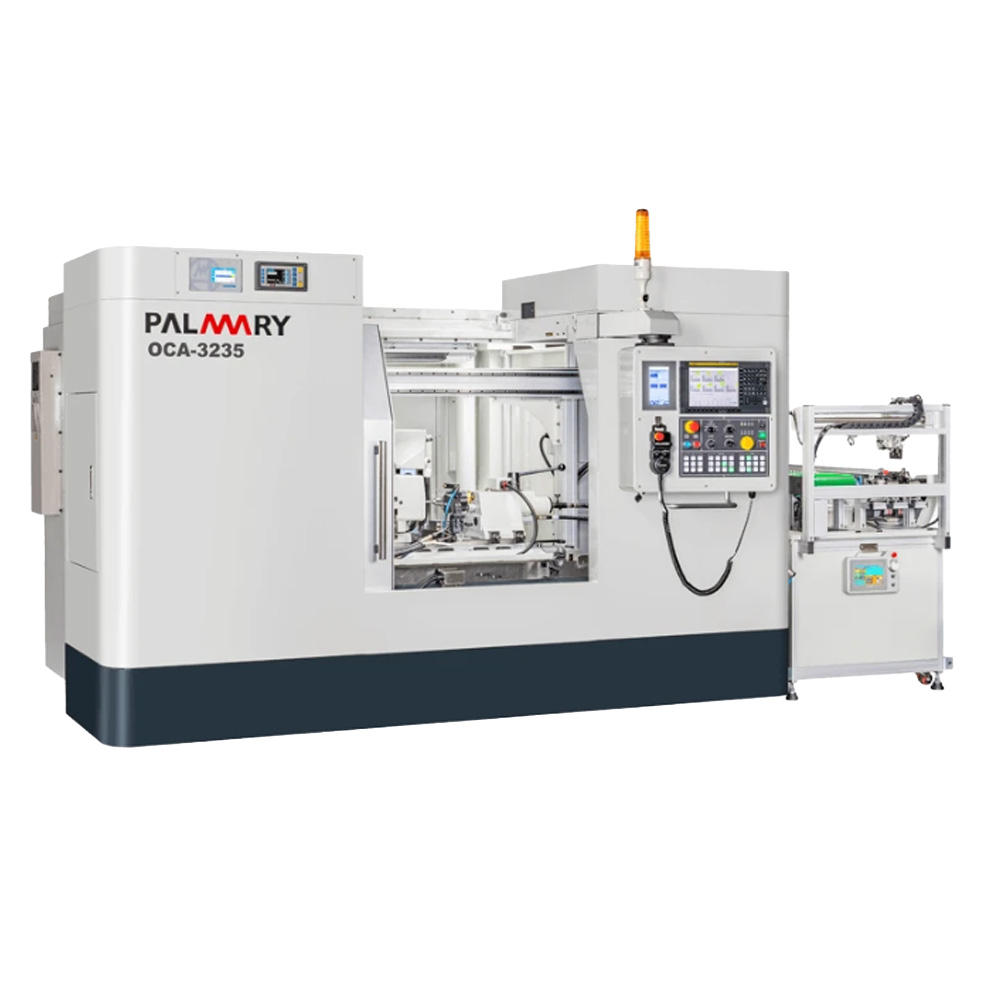

Szlifierka OCA3235H200 do wałków wielostopniowych, szlifowanie wcinowe
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Ogólne
Obrót ponad stołem
Ø320 mm
Rozstaw kłów
350 mm
Max. Średnica szlifowania
Ø300 mm
Max. Obciążenie w kłach
150 kg

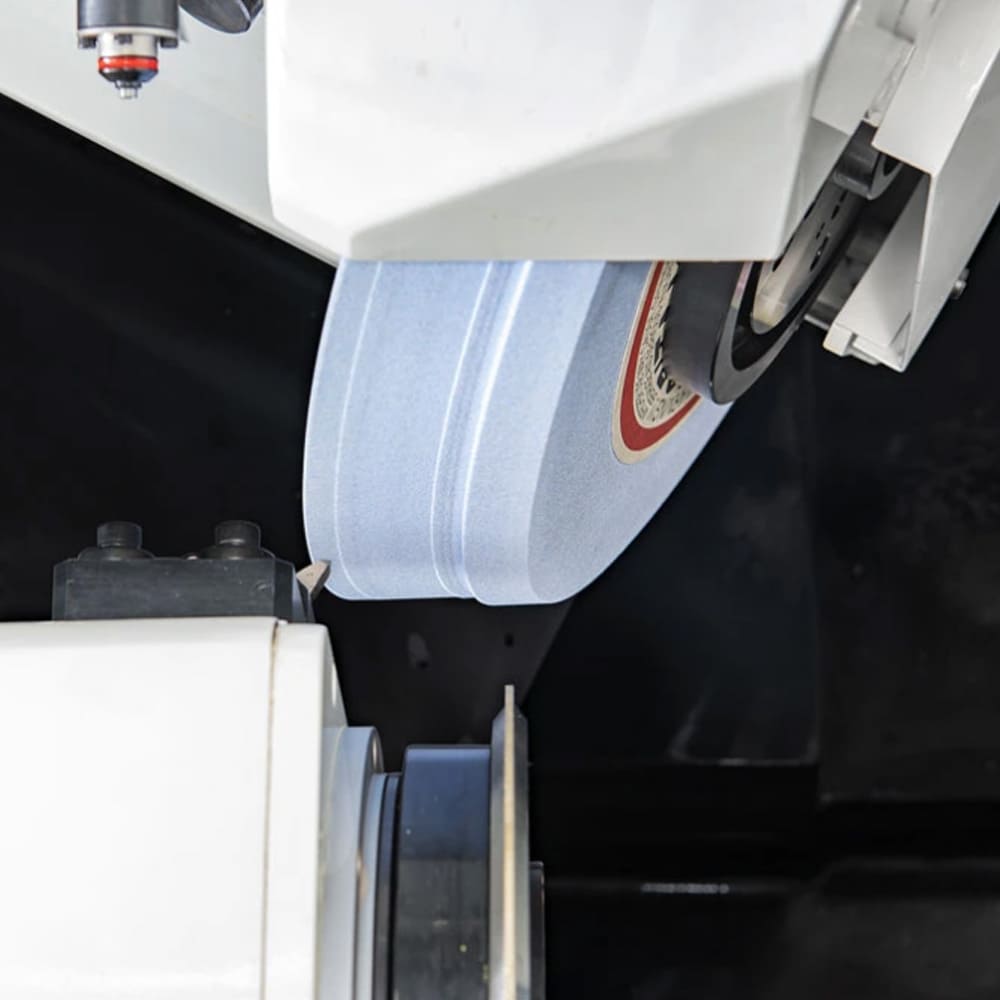

Ściernica
Śr.zew. x Szerokość x Śr. Wewn.
Ø610 x 200 x Ø203.2 mm
Prędkość liniowa
45 M/s
Ściernica – oś X
Automatyczny. szybki posuw
10 m/min
Przesuw osi X
360 mm
Minimalna jednostka przesuwu
0.001 mm
Stół- oś Z
Automatyczny. szybki posuw
10 m/min
Maks. przejazd
750 mm
Minimalna jednostka przesuwu
0.001 mm
Kąt obrotu
0° ~ 10°
Głowica robocza wrzeciona
Kąt obrotu
-30° ~ +90°
Stożek
M.T. 4
Prędkość wrzeciona (zmienna)
0~300 obr/min
Maks. obciążenie wrzeciona (w zestawie uchwyt narzędziowy)
35 kg (maks. długość: 150 mm)
Konik
Stożek
M.T. 4
Wysuw pinoli
25 mm
Zakres precyzyjnej regulacji
±0.03 mm
Silnik
Silnik ściernicy
11 kW
Wrzeciono głowicy roboczej (serwosilnik AC)
0.8 kW
Zasilanie głowicy koła (serwosilnik AC)
2.5 kW
Zasilanie stołu (serwosilnik AC)
1.4 kW
Hydrostatyczna pompa hydrauliczna
0.37 kW
Pompa smarowania wrzeciona koła
0.37 kW
Pompa płynu chłodzącego
0.18 kW
Smarowanie śrub kulowych
Automatyczna smarownica
Wrzeciono szlifierskie wewnętrzne (opcja)
0.75 kW
Moc
Całkowite napięcie
24 KVA
Zbiornik
Zbiornik do smarowania wrzeciona koła
31 L
Zbiornik na smar
31 L
Zbiornik hydrauliczny
31 L
Zbiornik do smarowania śrub kulowych
0.7 L
Zbiornik płynu chłodzącego
230 L
Waga maszyny
Waga
5700 kg
