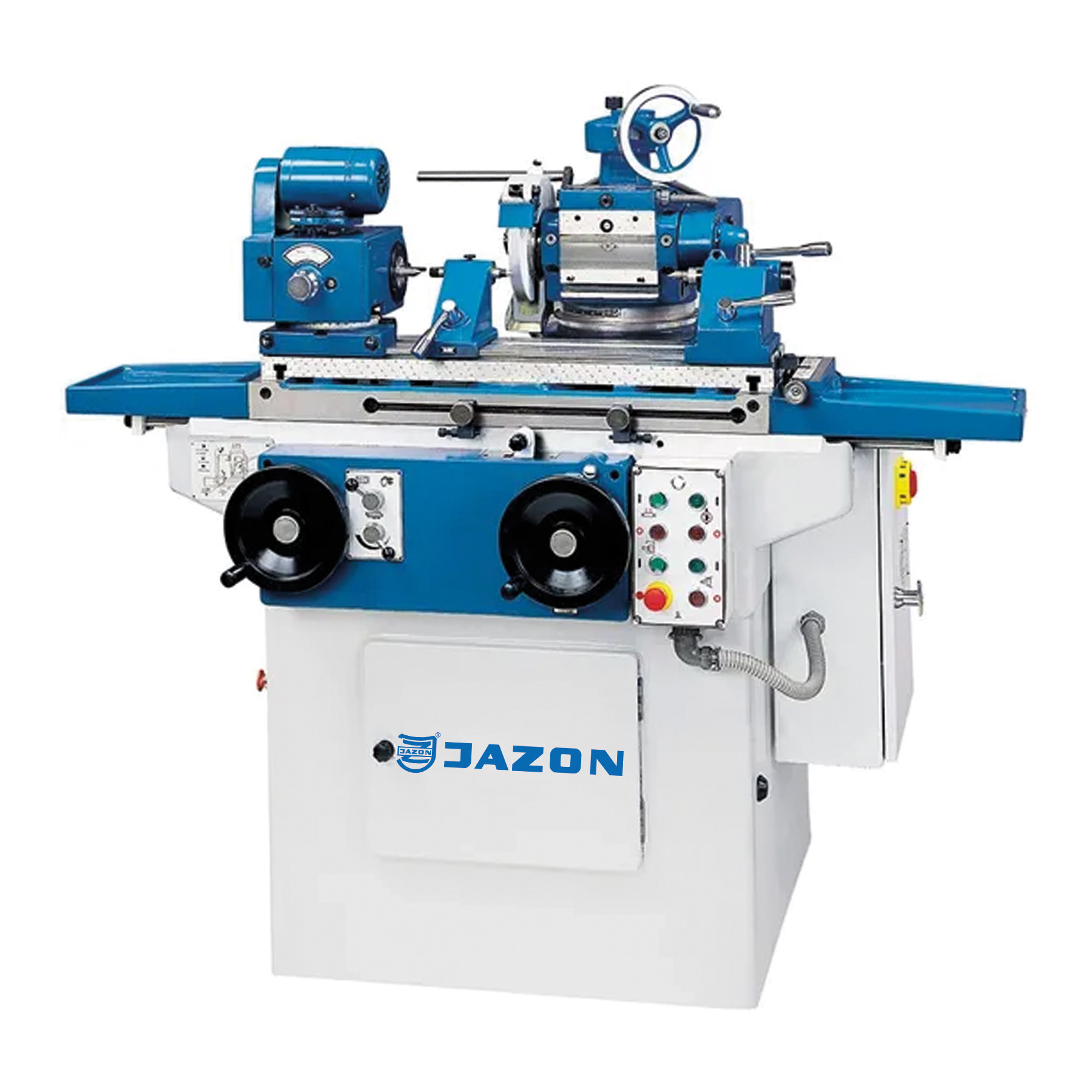

Szlifierka narzędziowa manualna 2M9120
Szlifierka 2M9120 to uniwersalna i precyzyjna obrabiarka przeznaczona do szlifowania narzędzi, wałków oraz elementów metalowych w zakładach produkcyjnych i narzędziowniach. Maszyna zapewnia wysoką dokładność obróbki, stabilną pracę oraz szerokie możliwości zastosowania w procesach regeneracji i produkcji części. Szlifierka 2M9120 to niezawodne rozwiązanie dla firm poszukujących wydajnej i trwałej maszyny do profesjonalnej obróbki metalu.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
2M9120
Maksymalny wymiar detalu
200x500 mm
Szlifowanie średnicy zewnętrznej
ø 5-50 mm
Szlifowanie średnicy wewnętrznej
ø10-50 mm
Ostrzenie narzędzia
ø 200 mm
Szlifowanie średnicy zewnętrznej
400 mm
Szlifowanie średnicy wewnętrznej
75 mm
Ostrzenie narzędzi
200 mm
Wymiar
100x50 mm
Ciężar detalu
10 kg
Wysokość kła
10 Mm
Odległość między wrzeciennikiem, a konikiem
430 Mm
Odległość między prawy, a lewym konikiem
500 Mm
Stożek wrzeciona
Stożek More’a 2
Obroty wrzeciona
3 prędkości 110/200/300 obr/min
Możliwość obrotu
±90°
Średnica uchwytu
Ø100 Mm
Maks. Przesuw pionowy
200 Mm
Przesuw na jeden obrót pokrętła
1 mm
Przesuw na jedną podziałkę
0.01 mm
Maks. Przesuw poprzeczny
200 mm
Przesuw na jeden obrót pokrętła
1/4 Dokładny/zgrubny
Przesuw na jedną podziałkę pokrętła
0.0002/0.0005 Dokładny/zgrubny
Możliwość obrotu na płaszczyźnie poziomej
±90°
Prędkość obrotowa ściernicy
2950 obr/min
Wymiary ściernicy
Ø200x20x32
Obroty wrzeciona do szlifowania średnicy wewnętrznej
16000 obr/min.
Ściernica
Ø25x20x6 mm Ø10x10x3mm
Stół
Maks. Przesuwy
480 mm
Posuw- układ hydrauliczny
0.1~6m/min
Posuw- serwonapęd
≤7m/min
Przesuw na jeden obrót koła ręcznego
17 mm
Przesuw na jeden obrót pokrętła ręcznego
126 mm
Maksymalne wychylenie górnego stołu
+45°, -30°
Stożek otworu
Stożek Morse’a 2
Przesuw pinoli
14 Mm
Ciśnienie robocze
0.8~1.2 MPa
Ciśnienie pomocnicze
0.5~0.6MPa
Ciśnienie smarowania
0.08-0.15 MPa
Przepływ w pompie chłodziwa
22l/min
Całkowita moc znamionowa silnika
2.525 kW
Silnik wrzeciennika ściernicy
1.1 kW
Silnik wrzeciona detalu
0.18 kW
Silnik pompy hydraulicznej
0.75 kW
Silnik pompy układu podawania chłodziwa
0.125 kW
Wymiary całkowite
1520x1131x1173
Waga
1700 kg
