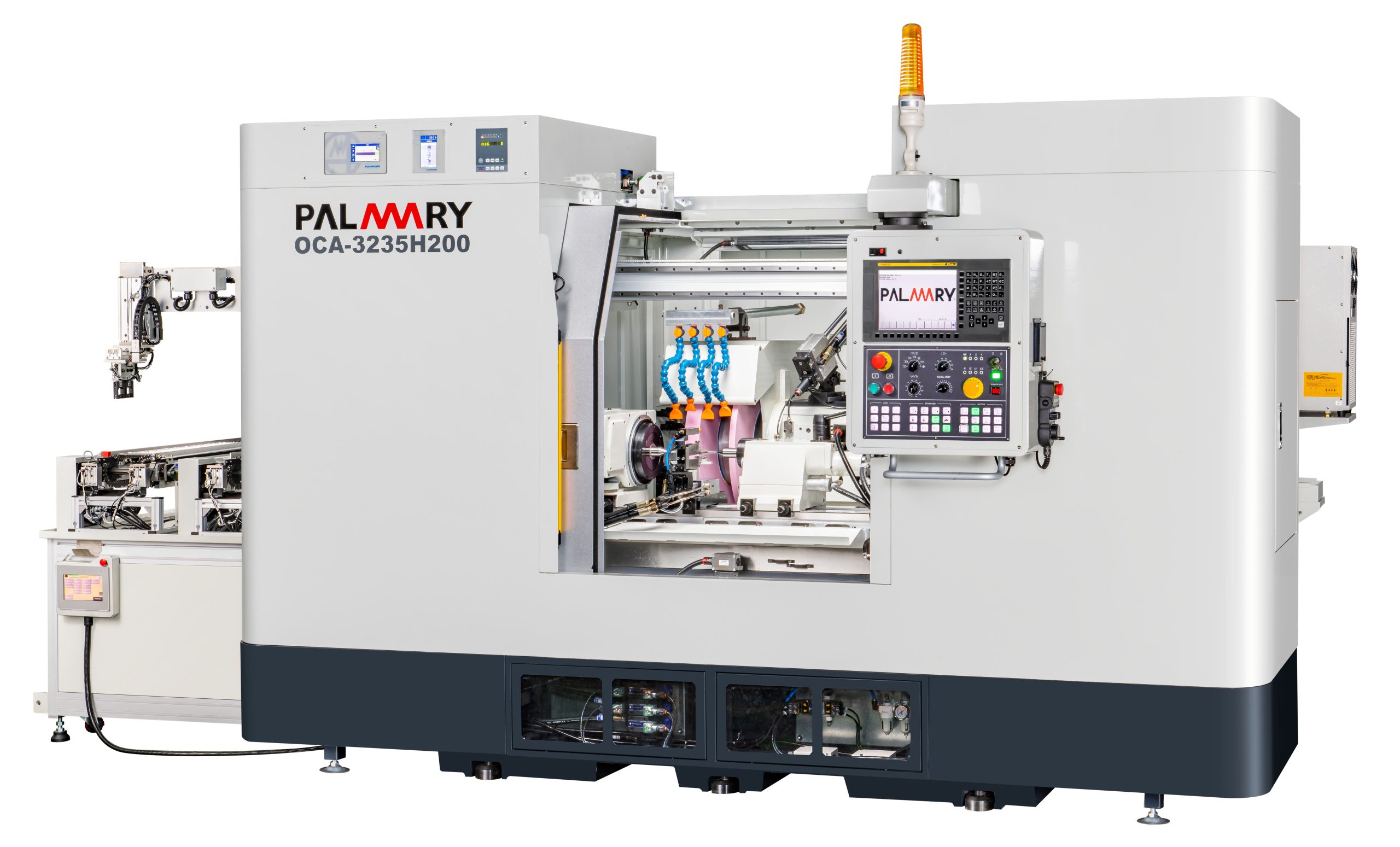

Szlifierka OCA-3235H200 do wałków wielostopniowych, szlifowanie wcinowe
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Ogólne
Stół obrotowy
Ø320 mm
Odległość między środkami
350 mm
Maks. średnica zewnętrzna szlifowania
Ø300 mm
Maks. obciążenie ośrodków
150 kg
Ściernica
Śr.zew. x Szerokość x Śr. Wewn.
Ø610 x 200 x Ø203.2 mm
Prędkość liniowa
45 M/s
Ściernica - oś X
Automatyczny szybki posuw
10 m/min
Maks. przejazd
750 mm
Minimalna jednostka przesuwu w osi Z
0.001 mm
Kąt skrętu
0° ~ 10°
Głowica wrzeciona roboczego
Kąt obrotu
-30° ~ +90°
Stożek
M.T. 4
Prędkość wrzeciona (zmienna)
0~300 obr/min
Maks. obciążenie wrzeciona (w zestawie uchwyt narzędziowy)
35 kgs (maks. długość: 150 mm)
Konik
Stożek
M.T.4
Prędkość wrzeciona (zmienna)
0~300 obr/min
Maks. obciążenie wrzeciona (w zestawie uchwyt narzędziowy)
35 kgs (maks. długość: 150 mm)
Konik
Stożek
M.T.4
Wysuw pinoli
25 mm
Zakres precyzyjnej regulacji
±0.03 mm
Silnik
Wrzeciono koła
11 kW
Wrzeciono głowicy roboczej (serwosilnik AC)
0.8 kW
Wrzeciono detalu (serwosilnik AC)
2.5 kW
Posuwu stołu (serwosilnik AC)
1.4 kW
Hydrostatyczna pompa hydrauliczna
0.37 kW
Pompa smarowania wrzeciona koła
0.37 kW
Pompa płynu chłodzącego
0.18 kW
Smarowanie śrub kulowych
Automatyczne smarowanie
Wrzeciono szlifierskie wewnętrzne (opcja)
0.75 kW
Moc
Całkowite napięcie
24 KVA
Zbiornik
Zbiornik smaru do wrzeciona koła
31 L
Zbiornik smarowania
31 L
Zbiornik hydrauliczny
31 L
Zbiornik smarowania śrub kulowych
0.7 L
Zbiornik płynu chłodzącego
230 L
Ciężar maszyny
Masa
5700 kg
