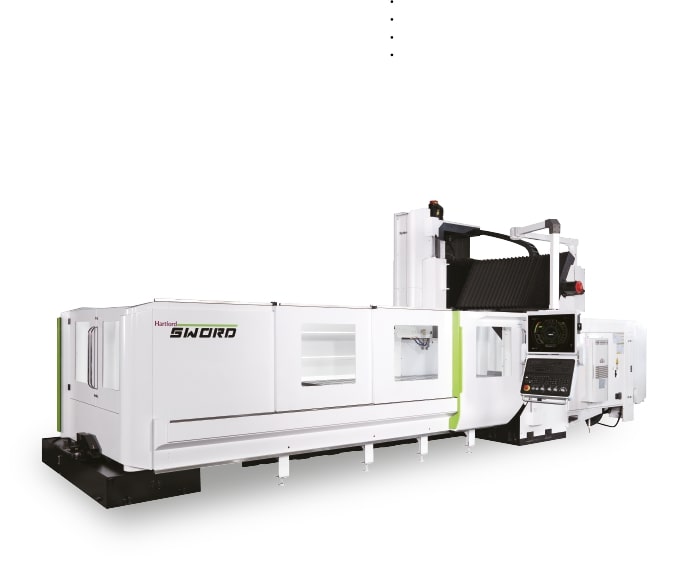

Centrum obróbcze dwukolumnowe SW-626 z prowadnicą skrzynkową
SW-626
Hartford SW-626 to wydajne i stabilne portalowe centrum obróbcze CNC, które przenosi produkcję detali na wyższy poziom. Zaprojektowane z myślą o zakładach przemysłowych i narzędziowniach, gdzie liczy się połączenie mocy, precyzji i niezawodności. SW-626 radzi sobie z dużymi detalami i trudnymi materiałami, zachowując doskonałą jakość powierzchni, wysoką powtarzalność oraz stabilność nawet przy długotrwałych cyklach pracy.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół roboczy
Powierzchnia robocza (Szer. x Dł.) [mm]
3000 / 4000 / 5000 / 6000 x 1600
Rowki teowe (Szer. x Liczba x Podziałka) [mm]
28 x 250 x 12 / 14 / 16 / 24
Maks. obciążenie stołu (średnie) [kg]
12000 / 13500 / 15000 / 16500
Przesuwy
Przesuw w osi X [mm]
3000 / 4000 / 5000 / 6000
Przesuw w osi Y [mm]
2600
Przesuw w osi Z [mm]
780 opt. 1070
Odległość od czoła wrzeciona do kolumny [mm]
430
Szerokość między kolumnami [mm]
2700
Odległość od czoła wrzeciona do stołu (#50) [mm]
Z: 160 - 940 / 160 - 1230 <br> Z1070: 230 - 1230
Wrzeciono
Stożek wrzeciona [-]
#50
Prędkość wrzeciona (DDS - napęd bezpośredni) [obr/min]
10000 / 12000 / 6000
Prędkość wrzeciona (przekładnia) [obr/min]
4000
Posuw
Prędkość posuwu roboczego (X / Y / Z) [mm/min]
05.05.2005
Prędkość posuwu przyśpieszonego (X/Y/Z) [m/min]
10 / 10 / (24 / 24)
Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
20: A 32 / 40
Maks. masa narzędzia [kg]
15
Uchwyt narzędziowy [-]
BT-50 (BBT / CAT / DIN)
Trzpień wyciągający narzędzie [-]
P50T-1 (CAT-50 / DIN 69872)
Maks. rozmiar narzędzia (średnica x długość) (#50) [mm]
ø125 x 350
Silnik
Moc silnika wrzeciona (ciągła / 30 min) [kW]
18.5 / 22 (18.5 / 22)
Dokładność pozycjonowania
Dokładność pozycjonowania (3 osie, wg JIS B 6330, bez lin. enkoderów) [mm]
±0.014 / ±0.015 / ±0.015 / ±0.015
Powtarzalność (3 osie, wg JIS B 6330, bez lin. enkoderów) [mm]
±0.003
Dokładność pozycjonowania (3 osie, wg JIS B 6330, z lin. enkoderami) [mm]
±0.012 / ±0.013 / - / -
Powtarzalność (3 osie, wg JIS B 6330, z lin. enkoderami) [mm]
±0.003
Dokładność pozycjonowania (3 osie, wg VDI 3441) (5 pomiarów) [mm]
0.020 / 0.025 / 0.028 / 0.030
Powtarzalność (3 osie, wg VDI 3441) [mm]
0.022 / 0.024 / 0.024 / 0.026
Inne
Wymagane ciśnienie powietrza [kg/cm²]
06.05
Pobór mocy elektrycznej [kVA]
40 - 65 (42-70) / 45-75 (52-70) / - / -
Masa obrabiarki [kg]
27500 / 30900 / 34000 / 38000 / 42900 / 46000
Powierzchnia zajmowana [mm]
Z800: 11500 / 15500 / 17500 x 7250 <br> Z1070: 11500 / 15500 / 17500 x 7250
Gabaryty obrabiarki (dł. x szer. x wys.) [mm]
Z800: 7750 / 11076 / 13076 / 15076 x 6524 x 4348 > Z1070: 7750 / 11076 / 13076 / 15076 x 6524 x 5313
