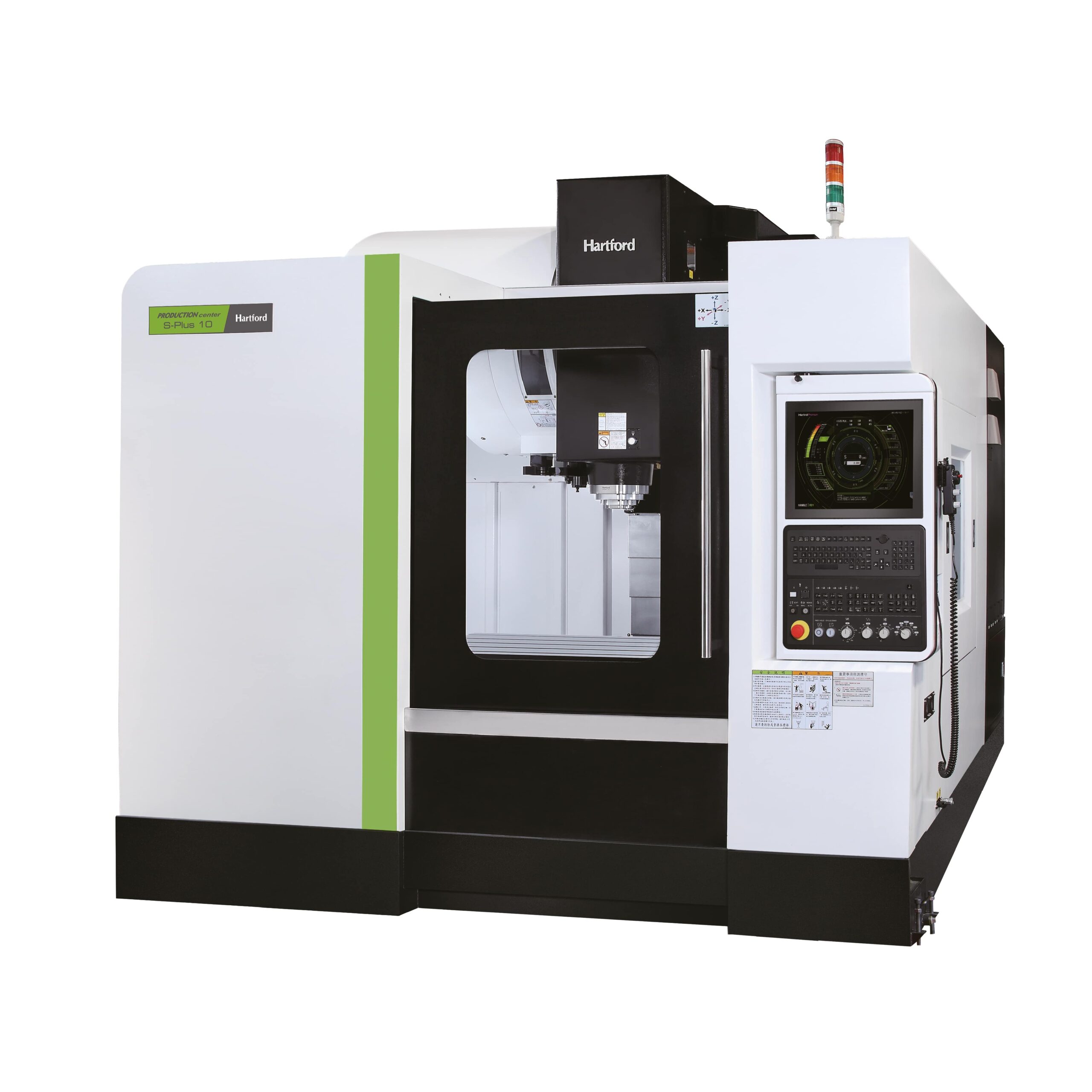

Pionowe centrum obróbkowe S PLUS-10 wspomagane AI
S PLUS-10
Hartford S-PLUS 10 to zaawansowane centrum obróbcze CNC, które łączy solidną konstrukcję, precyzję wykonania i wysoką wydajność operacyjną. Zaprojektowane z myślą o firmach produkcyjnych i narzędziowniach, które potrzebują stabilnej, niezawodnej maszyny do różnorodnych obróbek — od precyzyjnych komponentów po średniej wielkości detale.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół roboczy
Powierzchnia robocza [mm]
1150 x 520
Rozstaw i liczba rowków T-owych (szer. x podział) [mm]
18 x 100 (5)
Maks. obciążenie stołu (średnie) [kg]
700
Przesuwy
Przesuw w osi X [mm]
1020
Przesuw w osi Y [mm]
520
Przesuw w osi Z [mm]
550
Odległość od czoła wrzeciona do stołu [mm]
100~650 opt. 300~850
Odległość od czoła wrzeciona do kolumny [mm]
569
Wrzeciono
Stożek wrzeciona [-]
# 40
Prędkość wrzeciona (przekładnia pasowa) [obr/min]
8000/10000/12000
Prędkość wrzeciona (DDS - napęd bezpośredni) [obr/min]
10000/12000/15000
Posuw
Prędkość posuwu roboczego (X / Y / Z) [mm/min]
12.12.2012
Prędkość posuwu szybkiego (X / Y / Z) [m/min]
40/40/32
Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
A: 24 (30)
ATC
Maks. masa narzędzia [kg]
7
Maks. wymiary narzędzia (średnica x długość) [mm]
Ø 75 x 300L
Uchwyt narzędziowy [-]
BT40 (BBT / CAT / DIN)
Śruba mocująca wrzeciona [-]
P40T-1 (CAT-40/DIN 69872)
Silnik
Moc silnika wrzeciona (ciągła / 30 min / maks.) [kW]
5.5/7.5 opt. 7.5/11/15/18.5
Dokładność pozycjonowania
Dokładność pozycjonowania (JIS B6330), bez lin. enk. [mm]
±0.008
Powtarzalność pozycjonowania (JIS B6330), bez lin. enk. [mm]
±0.002
Dokładność pozycjonowania (JIS B6330), z lin. enk. [mm]
±0.006
Powtarzalność pozycjonowania (JIS B6330), z lin. enk. [mm]
±0.002
Dokładność pozycjonowania (VDI 3441) [mm]
0.010 / MGPS: 0.008
Powtarzalność pozycjonowania (VDI 3441) [mm]
0.006 / MGPS: 0.005
Inne
Wymagane ciśnienie powietrza [kg/cm²]
06.05
Zapotrzebowanie mocy elektrycznej [kVA]
15-40
Masa obrabiarki [kg]
5000
Pojemność zbiornika chłodziwa (standard) L
285
Gabaryty obrabiarki (dł. x szer. x wys.) [mm]
2900 x 2240 x 2790
Powierzchnia zajmowana (standardowy zbiornik) [mm]
3500 x 2500
