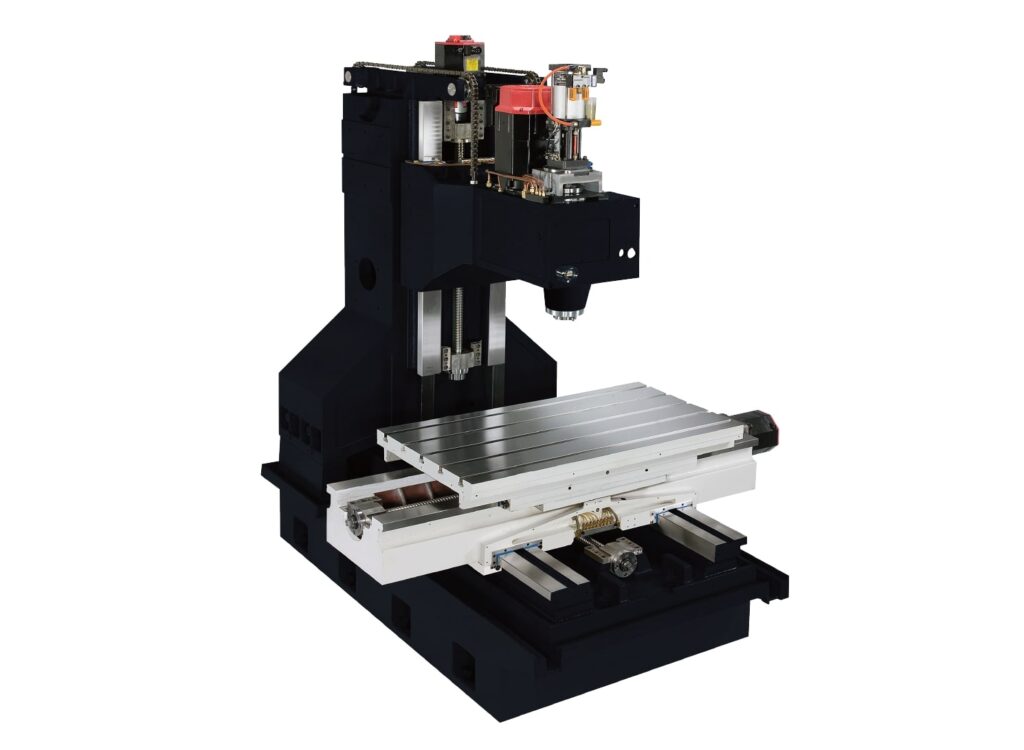

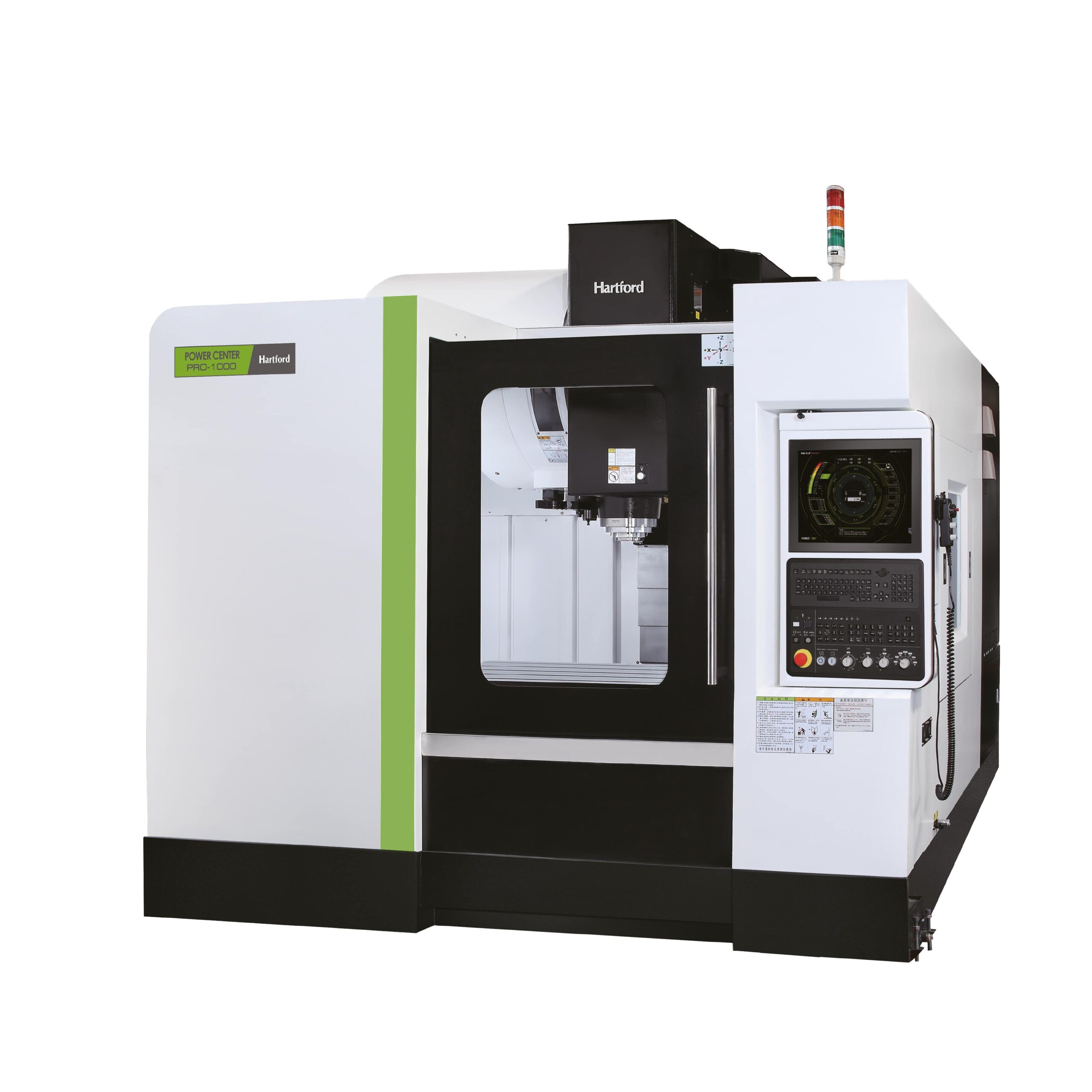

Pionowe centrum obróbkowe PRO-1000 z prowadnicą skrzynkową
PRO-1000
Hartford PRO-1000 to zaawansowane centrum obróbcze CNC zaprojektowane z myślą o firmach, które chcą maksymalnej wszechstronności, wydajności i stabilności w produkcji detali precyzyjnych. Idealne do obróbki części maszynowych, form, matryc oraz detali o wymagających tolerancjach — łączy wysoką jakość wykonania z łatwością obsługi.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół roboczy
Powierzchnia robocza (Szer. x Dł.) [mm]
1150 x 600
Rozstaw i liczba rowków T-owych (szer. x podział) [mm]
18 x 100 (5)
Maks. obciążenie stołu (średnie) [kg]
700
Przesuwy
Przesuw w osi X [mm]
1000
Przesuw w osi Y [mm]
600
Przesuw w osi Z [mm]
630
Przesuw w osi W [mm]
700
Odległość od czoła wrzeciona do stołu [mm]
100-730
Odległość od czoła wrzeciona do kolumny [mm]
650
Wrzeciono
Stożek wrzeciona [-]
# 40
Prędkość wrzeciona (przekładnia pasowa) [obr/min]
8000/10000/12000
Prędkość wrzeciona (DDS - napęd bezpośredni) [obr/min]
6000/8000
Posuw
Prędkość posuwu roboczego (X / Y / Z) [mm/min]
12.12.2012
Prędkość posuwu przyśpieszonego (X/Y/Z) [m/min]
20/20/20 opt. 5:16
Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
A: 24 (30)
Maks. masa narzędzia [kg]
6
Maks. wymiary narzędzia (średnica x długość) [mm]
Ø 75 x 300L
Uchwyt narzędziowy [-]
BT40 (BBT / CAT / DIN)
Śruba mocująca wrzeciona [-]
P40T-1 (CAT-40 / DIN 69872)
Silnik
Moc silnika wrzeciona (ciągła / 30 min) [kW]
5.5 / 7.5 opt. 7.5 / 11 / 15 / 18.5
Dokładność pozycjonowania
Dokładność pozycjonowania (JIS B6330), bez lin. enk. [mm]
±0.010
Powtarzalność pozycjonowania (JIS B6330), bez lin. enk. [mm]
±0.003
Dokładność pozycjonowania (JIS B6330), z lin. enk. [mm]
±0.008
Powtarzalność pozycjonowania (JIS B6330), z lin. enk. [mm]
±0.003
Dokładność pozycjonowania (VDI 3441) [mm]
0.022
Powtarzalność pozycjonowania (VDI 3441) [mm]
0.010
Inne
Wymagane ciśnienie powietrza [kg/cm²]
06.05
Zapotrzebowanie mocy elektrycznej [kVA]
15-30
Masa obrabiarki [kg]
6700
Pojemność zbiornika chłodziwa (standard) L
306
Gabaryty obrabiarki (dł. x szer. x wys.) [mm]
2265 x 2900 x 2565
Powierzchnia zajmowana (standardowy zbiornik) [mm]
2570 x 3500
