Precyzyjne centrum obróbcze do wytaczania PBM-135A
PBM-135A
Hartford PBM-135A to wydajne i solidne pionowe centrum szlifierskie CNC, stworzone dla firm, które oczekują perfekcyjnej jakości wykończenia powierzchni, powtarzalnej precyzji oraz stabilnej obróbki. Doskonałe do precyzyjnego wygładzania detali maszynowych, form i elementów produkcyjnych.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół roboczy
Powierzchnia robocza (Szer. x Dł.) [mm]
1400 x 1600 (A) / 1600 x 1800 (B)
Rowki teowe (Szer. x Liczba x Podziałka) [mm]
A: 22 x 200 x 7 / B: 22 x 200 x 7
Maks. obciążenie stołu (średnie) [kg]
A: 8000 / B: 12000
Rozdzielczość osi B [deg.]
0.001
Maks. prędkość obrotowa osi B [obr/min]
2
Zakres obrotu osi B [deg.]
360
Przesuwy
Przesuw w osi X [mm]
2500 opt. 3000 / 4000 (A) / 2500 opt. 3000 / 4000 (B)
Przesuw w osi Y [mm]
2000 opt. 2500
Przesuw w osi Z [mm]
1500 opt. 2000

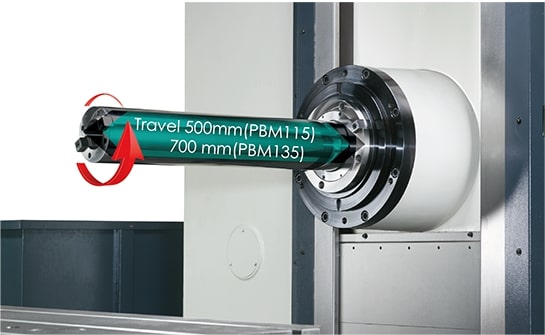

Przesuw w osi W [mm]
700
Wrzeciono
Stożek wrzeciona [-]
#50
Prędkość wrzeciona (przekładnia) [obr/min]
5 ~ 2800
Średnica wrzeciona [mm]
130
Wysuw wrzeciona [mm]
245
Posuw
Prędkość posuwu roboczego (X / Y / Z) [mm/min]
05.05.2005
Prędkość posuwu przyśpieszonego (X/Y/Z) [m/min]
10 / 10 / (6)
Prędkość posuwu przyśpieszonego (W) [m/min]
6
Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
32 (opcja 40 / 60)
Maks. masa narzędzia [kg]
25
Maks. wymiary narzędzia (średnica x długość) [mm]
ø125 x 400L
Uchwyt narzędziowy [-]
BT-50 (CAT50 / DIN / BBT50)
Trzpień wyciągający narzędzie [-]
P50T-1 (CAT-50 / DIN 69872)
Silnik
Moc silnika wrzeciona (ciągła / 30 min) [kW]
22 / 26 opt. 30 / 37
Dokładność pozycjonowania
Dokładność pozycjonowania (3 osie, z lin. enkoderami) [mm]
X(2500): ±0.008; ±0.010 / X(3000/4000): ±0.010
Powtarzalność (3 osie, z lin. enkoderami) [mm]
±0.003
Dokładność pozycjonowania (3 osie, wg VDI 3441) (5 pomiarów) [mm]
0.015
Powtarzalność (3 osie, wg VDI 3441) [mm]
X(2500/3000): ±0.012; ±0.013 / X(4000): ±0.013
Inne
Wymagane ciśnienie powietrza [kg/cm²]
06.05
Pobór mocy elektrycznej [kVA]
50 - 65
Masa obrabiarki [kg]
A: X: 2500 / Y: 2000 / Z: 1500: 30000 > B: X: 2500 / Y: 2000 / Z: 1500: 32000 r> CTS: 7370 x 9850
Powierzchnia zajmowana [mm]
A: X: 2500 / Y: 2000 / Z: 1500: 11500 x 7250 > B: X: 2500 / Y: 2000 / Z: 1500: 11500 x 7250 > CTS: 7000 x 9335
Gabaryty obrabiarki (dł. x szer. x wys.) [mm]
(A) ST: 5867 x 7256 x 4188 / CTS: 6300 x 9080 x 4556 > (B) ST: 5837 x 7235 x 4744 / CTS: 7000 x 9335 x 4910
