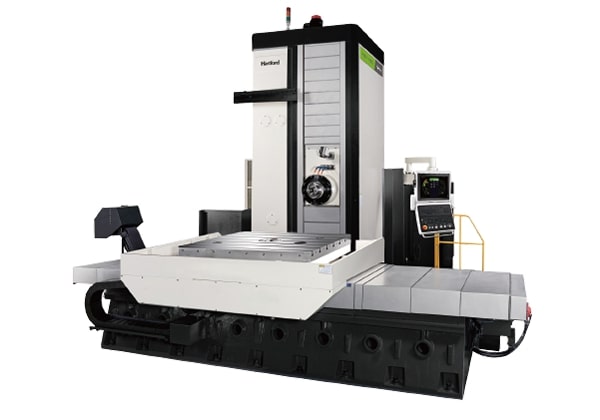

Precyzyjne centrum obróbcze do wytaczania PBM-115a
PBM-115a
Hartford PBM-115A to wyjątkowo stabilne pionowe centrum CNC, które podnosi jakość powierzchni i dokładność obróbki detali na zupełnie nowy poziom. Zaprojektowane z myślą o firmach przemysłowych, narzędziowniach oraz serwisach obróbczych, które potrzebują najwyższej jakości szlifowania z powtarzalnymi wynikami.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół roboczy
Powierzchnia robocza [mm]
1400 x 1600
Rozstaw i liczba rowków T-owych (szer. x podział) [mm]
22 x 200 x 7 (7 rowków)
Maks. obciążenie stołu (średnie) [kg]
8000
Rozdzielczość osi B [deg.]
0.001
Maks. prędkość obrotowa osi B [obr/min]
2
Zakres obrotu osi B [deg.]
360
Przesuwy
Przesuw w osi X [mm]
2000
Przesuw w osi Y [mm]
1600
Przesuw w osi Z [mm]
1500
Przesuw w osi W [mm]
500

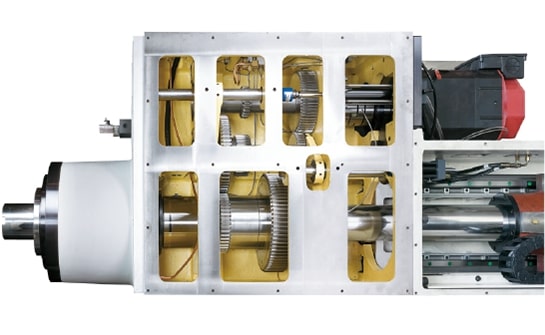

Wrzeciono
Stożek wrzeciona [-]
#50
Prędkość wrzeciona (przekładnia) [obr/min]
5 ~ 3000; 5 ~ 4000
Prędkość wrzeciona (bezpośredni napęd) [obr/min]
6000 / 8000
Średnica wrzeciona [mm]
110
Wysuw wrzeciona [mm]
225
Posuw
Prędkość posuwu roboczego (X / Y / Z) [mm/min]
05.05.2005
Prędkość posuwu przyśpieszonego (X/Y/Z) [m/min]
10.10.2010
Prędkość posuwu przyśpieszonego (W) [m/min]
6
Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
32 (opcja 40 / 60)
Maks. masa narzędzia [kg]
25
Maks. wymiary narzędzia (średnica x długość) [mm]
ø125 x 400L
Uchwyt narzędziowy [-]
BT-50 (CAT50 / DIN / BBT50)
Trzpień wyciągający narzędzie [-]
P50T-1 (CAT-50 / DIN 69872)
Silnik
Moc silnika wrzeciona (ciągła / 30 min) [kW]
15 / 18.5 opt. 16.5 / 22
Dokładność pozycjonowania
Dokładność pozycjonowania (3 osie, wg JIS B 6330, bez lin. enkoderów) [mm]
±0.008
Powtarzalność (3 osie, wg JIS B 6330, bez lin. enkoderów) [mm]
±0.003
Dokładność pozycjonowania (3 osie, wg VDI 3441) (5 pomiarów) [mm]
0.015
Powtarzalność (3 osie, wg VDI 3441) [mm]
0.012
Inne
Wymagane ciśnienie powietrza [kg/cm²]
06.05
Pobór mocy elektrycznej [kVA]
40 - 50
Masa obrabiarki [kg]
25000
Powierzchnia zajmowana [mm]
ST: 6800 x 8250 <br> CTS: 7000 x 10000
Gabaryty obrabiarki (dł. x szer. x wys.) [mm]
ST: 5847 x 7256 x 4188 <br> CTS: 6300 x 9080 x 4556
