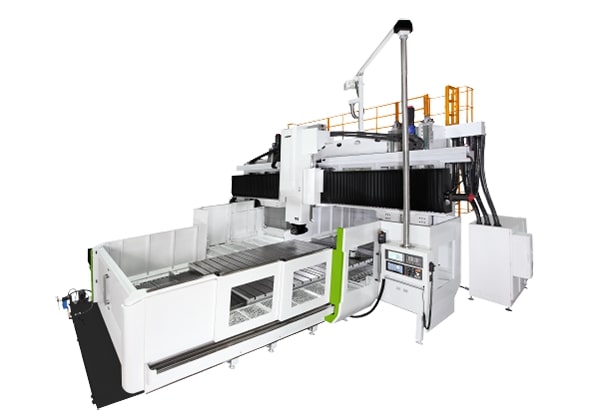

MW-433
MW-433
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół roboczy
Powierzchnia robocza [mm]
4000 x 2200
Rozstaw i liczba rowków T-owych (szer. x podział) [mm]
28 x 250 (15 rowków)
Maks. obciążenie stołu (średnie) [kg]
12000

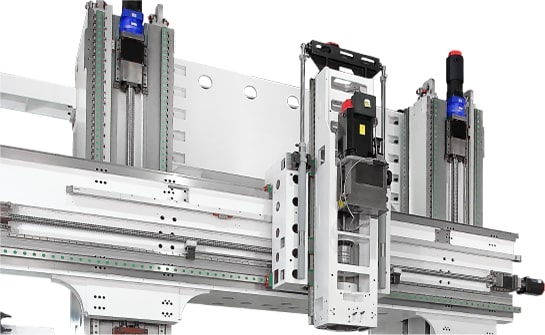

Przesuwy
Przesuw w osi X [mm]
4000
Przesuw w osi Y [mm]
3300
Przesuw w osi Z [mm]
1200 (opcja 1500 / 1800)
Odległość od czoła wrzeciona do stołu [mm]
Z: 1000 (W: 1200-200) / 2400 <br> Z: 1200 (W1: 1500-200) / 2600
Odległość od czoła wrzeciona do kolumny [mm]
750
Szerokość między kolumnami [mm]
2800
Wrzeciono
Stożek wrzeciona [-]
#50
Prędkość wrzeciona (przekładnia) [obr/min]
10000
Prędkość wrzeciona (bezpośredni napęd) [obr/min]
6000 / 8000
Posuw
Prędkość posuwu roboczego (X / Y / Z) [mm/min]
10.10.2016
Prędkość posuwu przyśpieszonego (X/Y/Z) [m/min]
20 / 16 / 16
Prędkość posuwu przyśpieszonego (W) [m/min]
3

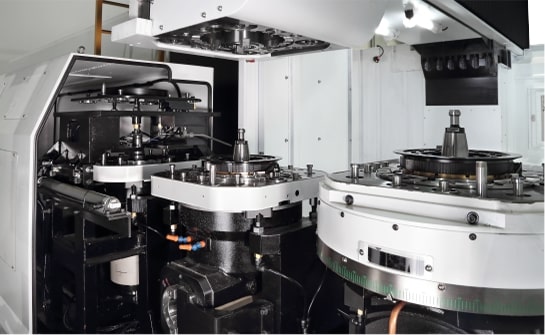

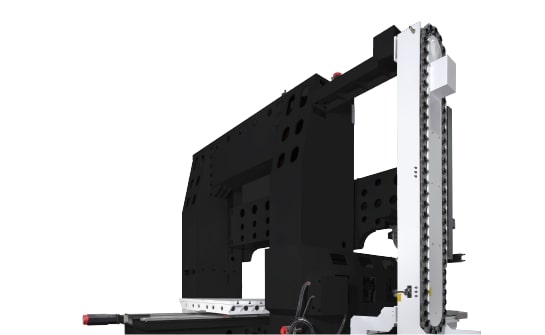

Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
A: 32 (opcja 40 / 60)
Maks. masa narzędzia [kg]
20
Maks. wymiary narzędzia (średnica x długość) [mm]
ø125 x 400
Uchwyt narzędziowy [-]
BT-50 (CAT50 / DIN / BBT50)
Trzpień wyciągający narzędzie [-]
P50T-1 (CAT-50 / DIN 69872)
Silnik
Moc silnika wrzeciona (ciągła / 30 min) [kW]
18.5 / 22 opt. 30 / 37
Dokładność pozycjonowania
Dokładność pozycjonowania (JIS B6330), bez lin. enk. [mm]
±0.012
Powtarzalność (wg JIS B 6330, bez lin. enkoderów) [mm]
±0.003
Dokładność pozycjonowania (wg JIS B 6330, z lin. enkoderami) [mm]
±0.010
Powtarzalność pozycjonowania (JIS B6330), z lin. enk. [mm]
±0.003
Dokładność pozycjonowania (wg VDI 3441) (5 pomiarów) [mm]
0.015
Powtarzalność pozycjonowania (VDI 3441) [mm]
0.010
Powtarzalność (wg VDI 3441) [mm]
0.015
Inne
Wymagane ciśnienie powietrza [kg/cm²]
06.05
Pobór mocy elektrycznej [kVA]
45 - 75
Masa obrabiarki [kg]
50000
Powierzchnia zajmowana [mm]
12000 x 9750
Gabaryty obrabiarki (dł. x szer. x wys.) [mm]
Z1000/W1200: 1076 x 7200 x 7346 <br> Z1200/W1500: 1076 x 7200 x 7346
