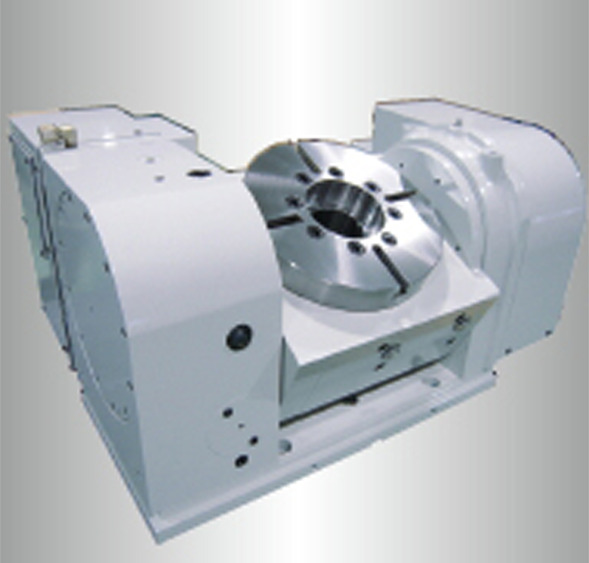

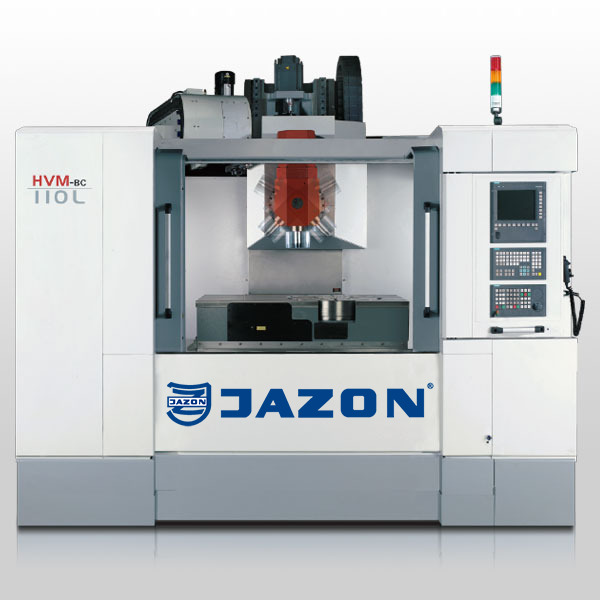

Pięcioosiowe centrum obróbcze CNC HVM 110 L BC/AC z wbudowanym stołem obrotowo-pochylnym
HVM -110L-BC HVM-110L-AC
Jazon HVM-110LBC / HVM-110L-AC to pięcioosiowe pionowe centrum obróbcze CNC, zaprojektowane do zaawansowanej obróbki 5-osiowej z możliwością przechylania i rotacji detalu. Maszyna łączy wysoką sztywność konstrukcji z elastycznością zastosowań, co czyni ją doskonałym rozwiązaniem dla produkcji form, prototypowania oraz detali o złożonej geometrii.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
| Stół roboczy | HVM -110L-BC | HVM-110L-AC |
|---|---|---|
| Wymiary | 1260 x 620 mm | 560x400 mm |
| Gniazdo T (w x t x p) | 18 x 100 x 6 mm | 18 x 100 x 6 mm |
| Przesuw w osiach X, Y,Z | Przesuw w osiach X, Y,Z | 850 x 650 x 660~717 mm |
| Dokładność pozycjonowania | 0.005 / 300mm | 0.005 / 300mm |
| Powtarzalność X,Y,Z | ± 0.003mm | ± 0.003mm |
| Silnik X,Y,Z Moment obrotowy (Fanuc/ Mitsubishi) | 3,3/4, 3/5, 2B kW | 4/4/4B kW |
| Posuw przyśpieszony | 36X36X30 M/min | 36X36X30 M/min |
| Prędkość posuwu | 1-20000 mm/min | 1-20000 mm/min |
| Obciążenie stołu | 770 kg | 200 kg |
| Wrzeciono | HVM -110L-BC | HVM-110L-AC |
|---|---|---|
| Stożek | BBT40 | Bt40 |
| Moc (cont/30min) Fanuc/ Mitsubishi | 15 Kw | 15 Kw |
| Prędkość | 12000/15000 obrotów/min ( Bezpośredni) (Opcjonalnie BBT40/HSK63A:20000/24000 | 12000/15000 obrotów/min ( Bezpośredni) (Opcjonalnie BBT40/HSK63A:20000/24000 |
| Automatyczna zmieniarka narzędzi | HVM -110L-BC | HVM-110L-AC |
|---|---|---|
| Pojemność magazynu narzędzi | 30 elementów (40 z łańcuchem) | 30 elementów (40 z łańcuchem) |
| Maks. Średnica narzędzia | 80 mm | 80 mm |
| Maks. Waga narzędzia | 6 kg | 6 kg |
| Informacje ogólne | HVM -110L-BC | HVM-110L-AC |
|---|---|---|
| Prowadnica | Liniowa | Liniowa |
| Wymagane ciśnienie powietrza | 6kg/cm2 | 6kg/cm2 |
| pojemność zbiornika płynu chłodzącego | 300 l | 300 l |
| Zasilanie | 50 KVA | 50 KVA |
| Wymiary (Długość x szerokość x Wysokość) | 3400x3410x3005 | 3400x3410x3005 |
| Masa netto | 7800 kg | 7600 kg |
