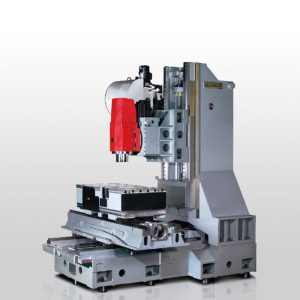

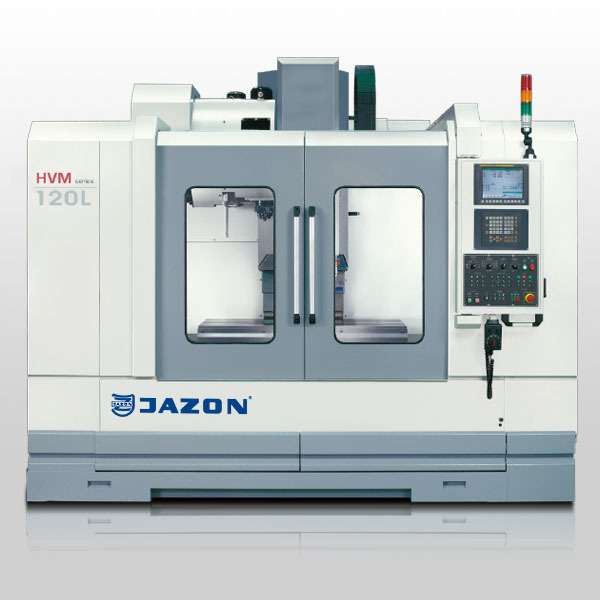

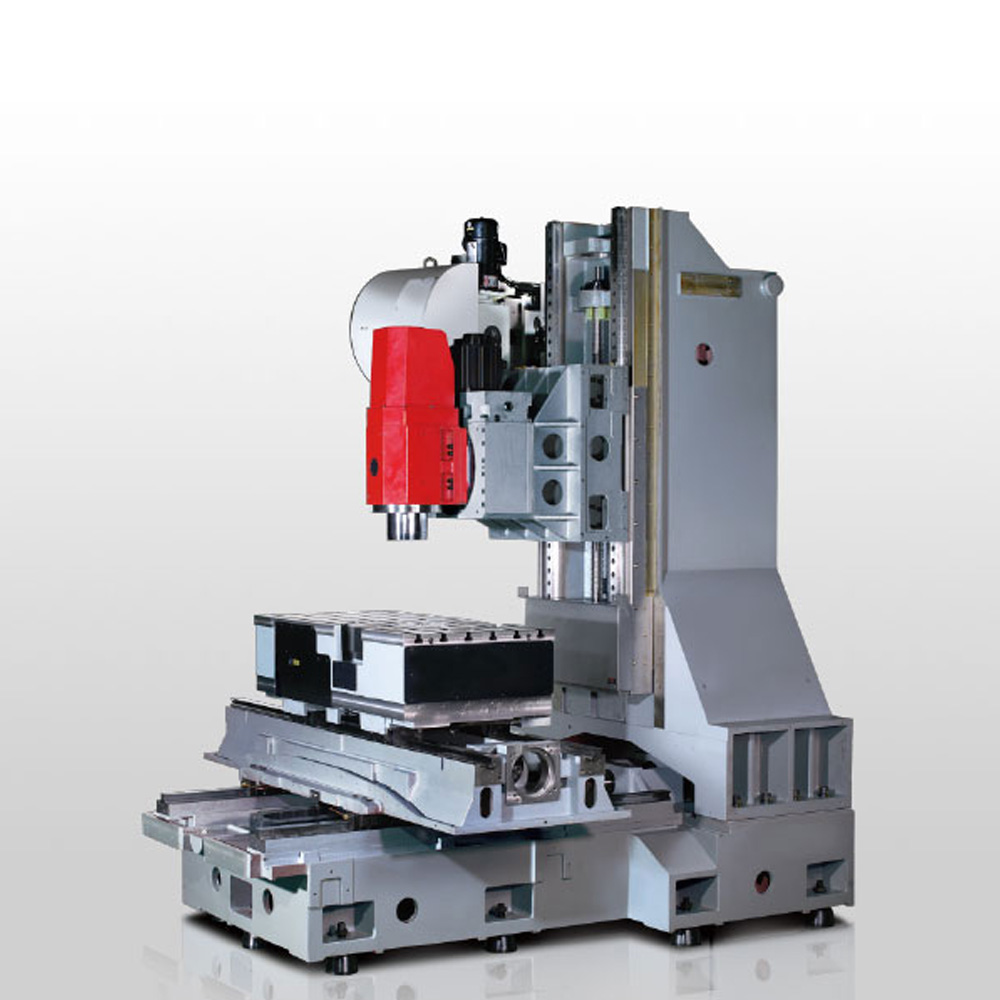

Centrum obróbcze CNC HVM-120L /120H z interpolacją pięciu osi
HVM-120L HVM-120H
Jazon HVM-120L/120H to zaawansowane pięcioosiowe centrum obróbcze CNC, zaprojektowane do precyzyjnej obróbki detali o złożonej geometrii w jednym zamocowaniu. Maszyna idealnie sprawdza się w produkcji form, komponentów przestrzennych oraz w nowoczesnych zakładach wymagających wysokiej dokładności i powtarzalności.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
| Stół roboczy | HVM-120L | HVM-120H |
|---|---|---|
| Prowadnica liniowa X+Y+Z | Sposób pudełkowy X+Y+Z | |
| Rozmiar stołu | 1260 x 610 mm | 1260 x 610 mm |
| Rowek T (szerokość x średnica x liczba) | 18 x 100 mm x 6 | 18 x 100 mm x 6 |
| Przejazd (X x Y x Z) | 1200 x 650 x 630 mm (opcja Z-1000) | 1200 x 650 x 630 mm |
| Pozycjonowanie osi XYZ | 0,005 / 300 mm | 0,005 / 300 mm |
| Powtarzalność osi XYZ | ± 0,003 mm | ± 0,003 mm |
| Silnik osi X/Y/Z (oś Z z hamulcem) | 4 / 4 / 4B kw | 4 / 4 / 4B kw |
| Szybki posuw (X/Y/Z) | 36 x 36 x 36 M/min (opcja 42) | 20 x 20 x 20 M/min |
| Szybkość posuwu (X/Y/Z) | 1-20000 mm/min | 1-20000 mm/min |
| Maks. Obciążenie stołu | 800 kg | 1000 kg |
| Wrzeciono | HVM-120L | HVM-120H |
|---|---|---|
| Stożek | BT40 | BT40 |
| Główny silnik | 11/15 kW | 11/15 kW |
| Prędkość wrzeciona (obr/min) | Napęd bezpośredni: 10000 / 12000 / 15000 Wbudowany: BBT40 / HSK63A 20000 | Napęd bezpośredni: 10000/12000/15000 |
| Końcówka wrzeciona pionowo do powierzchni stołu | 100-730 mm (opcja 1000 mm) | 100-730 mm |
| Środek wrzeciona do kolumny | 740 mm | 740 mm |
| Magazyn narzędzi | HVM-120L | HVM-120H |
|---|---|---|
| Pojemność przechowywania narzędzi (szt.) / typ ATC | 30 RAMIĘ 40 ŁAŃCUCH | 30 RAMIĘ 40 ŁAŃCUCH |
| Maks. Średnica/waga narzędzia | 76 mm / 6 kg | 76 mm / 6 kg |
