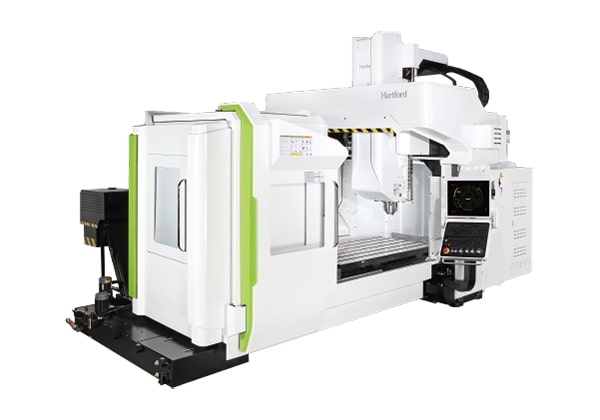

Centrum obróbcze dwukolumnowe HSA-2212 z prowadnicą liniową
HSA-2212
Hartford HSA-2212 to bramowe centrum obróbcze CNC przeznaczone do obróbki dużych elementów metalowych z wysoką dokładnością i powtarzalnością. Idealne dla zakładów produkcyjnych, które realizują frezowanie, wiercenie i obróbkę komponentów konstrukcyjnych o znacznych gabarytach.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół Roboczy
Powierzchnia robocza (Szer. x Dł.) [mm]
2200 x 1200
Rowki teowe (Szer. x Liczba x Podziałka) [mm]
22 x 100 x 6 (6 rowków)
Maks. obciążenie stołu (średnie) [kg]
2500
Przesuwy
Przesuw w osi X [mm]
2000
Przesuw w osi Y [mm]
1200
Przesuw w osi Z [mm]
780
Odległość od czoła wrzeciona do kolumny [mm]
430
Szerokość między kolumnami [mm]
1600
Odległość od czoła wrzeciona do stołu (#50) [mm]
Z: 120 - 900
Odległość od czoła wrzeciona do stołu (#40) [mm]
Z: 160 - 950
Wrzeciono
Stożek wrzeciona [-]
#40 / #50
Prędkość wrzeciona (DDS - napęd bezpośredni) [obr/min]
10000 opt. 16000 only on #40
Prędkość wrzeciona (przekładnia) [obr/min]
6000 only on #50 opt. 8000
Posuw
Prędkość posuwu roboczego (X/Y/Z) [mm/min]
10.10.2010
Prędkość posuwu przyśpieszonego (X/Y/Z) [m/min]
24 / 24 / 20
Magazyn Narzędzi
Pojemność magazynu narzędzi [szt.]
A: 24 opt. 32 / 40 only on #40
Maks. masa narzędzia [kg]
7 (8) only on #50
Uchwyt narzędziowy [-]
MAS403-BT/CAT/DIN
Trzpień wyciągający narzędzie [-]
P40T-1 / CAT-40 / DIN, MAS-P-WT-1 / CAT-50 / DIN
Maks. rozmiar narzędzia (średnica x długość) (#40) [mm]
ø110 x 350 (ø240)
Maks. rozmiar narzędzia (średnica x długość) (#50) [mm]
ø125 x 350 (ø320)
Silnik
Moc silnika wrzeciona (ciągła / 30 min) [kW]
#40: 11 / 15 (7.5 / 18.5) <br> #50: 18.5 / 22 (22 / 26)
Dokładność Pozycjonowania
Dokładność pozycjonowania (3 osie, wg JIS B 6330, bez lin. enkoderów) [mm]
±0.010
Powtarzalność (3 osie, wg JIS B 6330, bez lin. enkoderów) [mm]
±0.003
Dokładność pozycjonowania (3 osie, wg JIS B 6330, z lin. enkoderami) [mm]
±0.008
Powtarzalność (3 osie, wg JIS B 6330, z lin. enkoderami) [mm]
±0.003
Dokładność pozycjonowania (3 osie, wg VDI 3441) (5 pomiarów) [mm]
0.014
Powtarzalność (3 osie, wg VDI 3441) [mm]
0.008
Inne
Wymagane ciśnienie powietrza [kgf/cm²]
06.05
Pobór mocy elektrycznej [kVA]
#40: 45 - 65 / #50: 47 - 70
Masa obrabiarki [kg]
#40: 14720 / #50: 15720
Powierzchnia zajmowana [mm]
6335 x 5745
Gabaryty obrabiarki (Szer. x Dł. x Wys.) [mm]
2780 / 3885 x 3555 x 4120
