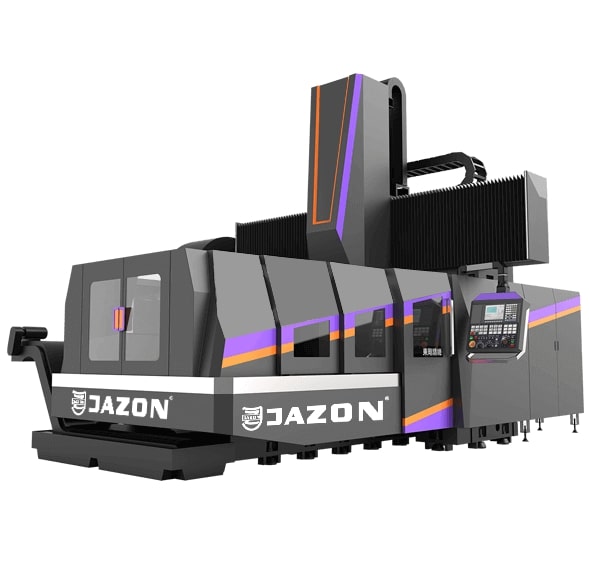

Dwukolumnowe Centrum Obróbcze DMC-1316
DMC1316
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Przesuwy
Przesuw w osi X
1600mm
Przesuw w osi Y
1300mm
Przesuw w osi Z
600mm
Odległość między kolumnami
1400 mm
Przestrzeń robocza
1300 X 1600 X 800mm
Odległość końcówki wrzeciona od stołu
200-800mm
Stół
Rozmiar stołu
1200x1700mm
Rowki teowe
18x150mmx7T
Max. obciążenia stołu
3000kg
Wrzeciono
Stożek wrzeciona D mm
BT40-150 / BT50-155
Obroty wrzeciona
12000 / 6000 obr/min
Typ napędu
Bezpośredni/ pasowy
Prędkość posuwu
Maksymalna prędkość posuwu skrawania oś X,Y,Z
X:15 Y:18 Z:18 m/min
Prędkość skrawania
7000 mm/min

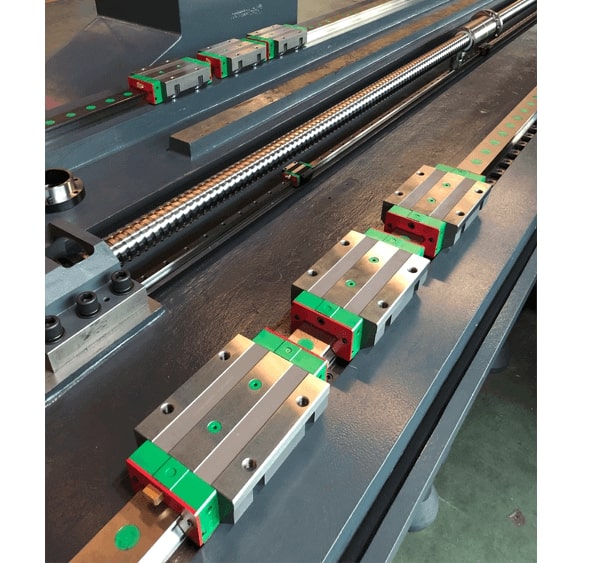

Przekładnie
Oś X - śrubowa
Napęd bezpośredni
Oś Y – śruba kulowa
Napęd bezpośredni
Oś Z - zębata
Napęd bezpośredni
Automatyczna zmiana narzędzia
Maks. średnica narzędzia (pełne)
Ø78mm / Ø110mm
Maks. średnica narzędzia (bez narzędzia sąsiadującego)
Ø150mm / Ø200mm
Maks. długość narzędzia
300mm / 350mm
Maks. waga narzędzia
8kg/15kg
Silnik 0iMF-β
Silnik wrzeciona
11/18,5 kW (52,5 Nm)
Servo silnik oś X
3 kW (27 Nm)
Servo silnik oś Z,Y
3 kW (27 Nm)
Dokładność maszyny
Dokładność pozycjonowania
±0,005/300；±0,015/Pełny skok
Powtarzalna dokładność pozycjonowania
± 0.003mm
