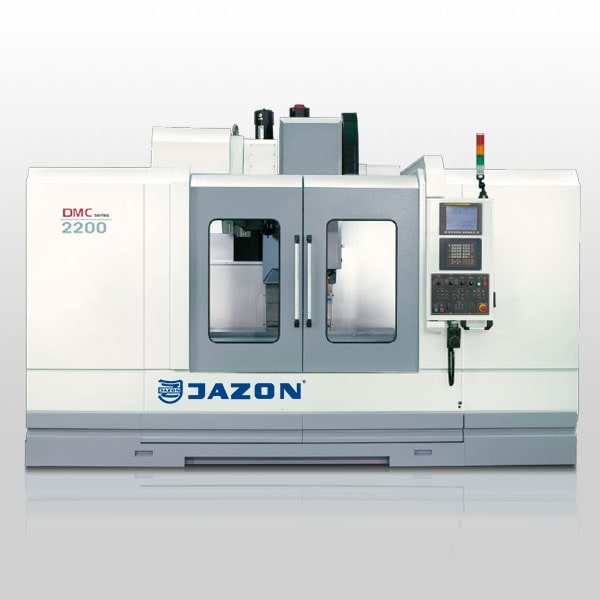

Pionowe centrum obróbcze CNC DMC 1600/1900/2200
DMC-1600 (G) DMC-1900 (G) DMC-2200 (G)

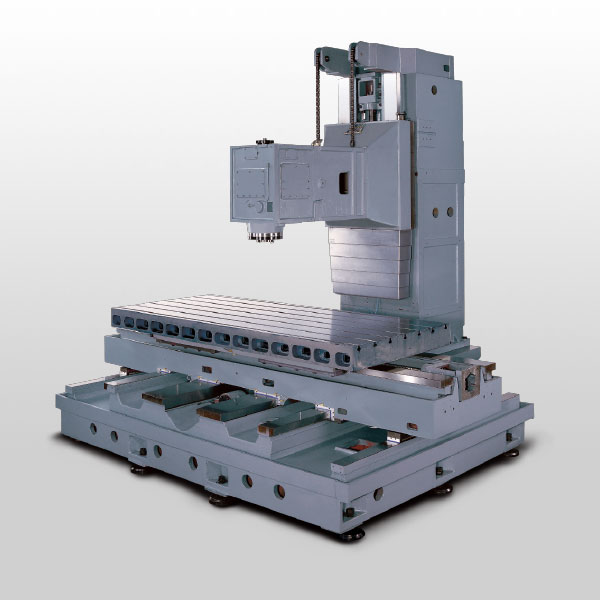

Jazon DMC-1600/1900/2200 to pionowe centrum obróbcze CNC zaprojektowane do stabilnej obróbki dużych i ciężkich detali. Maszyna sprawdza się w produkcji przemysłowej, gdzie kluczowe są sztywność konstrukcji, powtarzalność wymiarowa i niezawodna praca w długich cyklach. Przeznaczona dla zakładów maszynowych, narzędziowni oraz firm realizujących obróbkę elementów konstrukcyjnych.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
| Stół roboczy | DMC-1600 (G) | DMC-1900 (G) | DMC-2200 (G) |
|---|---|---|---|
| Rozmiar stołu | 1700 x 815 mm | 2100 x 1000 mm | 2400 x 1000 mm |
| Rowek T (szerokość x średnica x liczba) | 18x150x5mm | 18 x 150 x 7 mm | 18 x 150 x 7 mm |
| Przejazd (X x Y x Z) | 1600 x 800 x 700 mm | 1900 x 1000 x 800 mm | 2200 x 1000 x 800 mm |
| Pozycjonowanie osi XYZ | 0,005 / 300 mm | 0,005 / 300 mm | 0,005 / 300 mm |
| Powtarzalność osi XYZ | ± 0,003 mm | ± 0,003 mm | ± 0,003 mm |
| Silnik osi X/Y/Z (oś Z z hamulcem) | 4 / 4 / 4B kw | 7 / 7 / 7B kw | 7 / 7 / 7B kw |
| Szybki posuw (X/Y/Z) | 15 x 15 x 12 M/min | 15 x 15 x 12 M/min | 15 x 15 x 12 M/min |
| Szybkość posuwu (X/Y/Z) | 1-10000 mm/min | 1-10000 mm/min | 1-10000 mm/min |
| Maks. Obciążenie stołu | 2000 kg | 3000 kg | 4000 kg |
| Wrzeciono | DMC-1600 (G) | DMC-1900 (G) | DMC-2200 (G) |
|---|---|---|---|

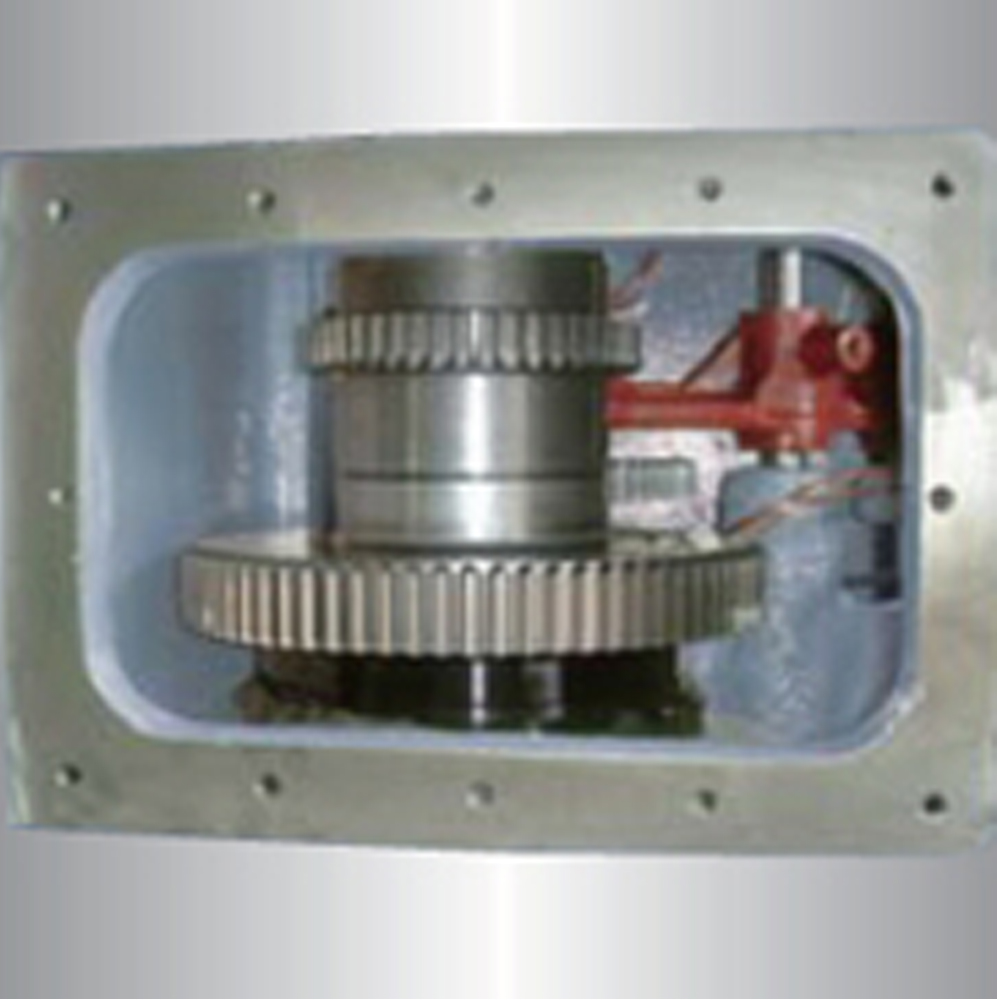

| Stożek | BT50 (głowica przekładni) | BT50 (głowica przekładni) | BT50 (głowica przekładni) |

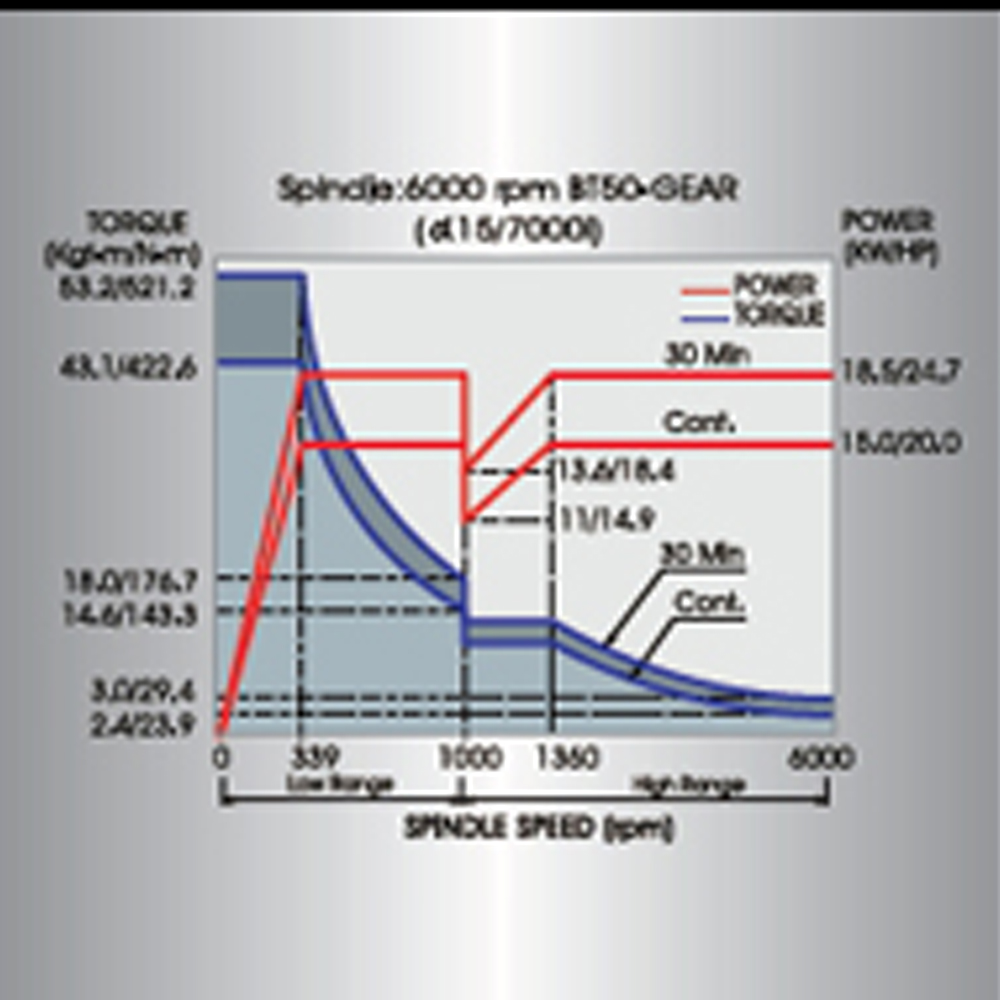

| Główny silnik | 15/18,5 kW | 15/18,5 kW | 15/18,5 kW |
| Prędkość wrzeciona (obr/min) | 6000 | 6000 | 6000 |
| Końcówka wrzeciona pionowo do powierzchni stołu | 200-900 mm | 150-950 mm | 150-950 mm |
| Środek wrzeciona do kolumny | 855 mm | 1100 mm | 1100 mm |
| Magazyn narzędzi | DMC-1600 (G) | DMC-1900 (G) | DMC-2200 (G) |
|---|---|---|---|
| Pojemność przechowywania narzędzi (szt.)/ typ ATC | 24 RAMIĘ 40 ŁAŃCUCH | 24 RAMIĘ 40 ŁAŃCUCH | 24 RAMIĘ 40 ŁAŃCUCH |
