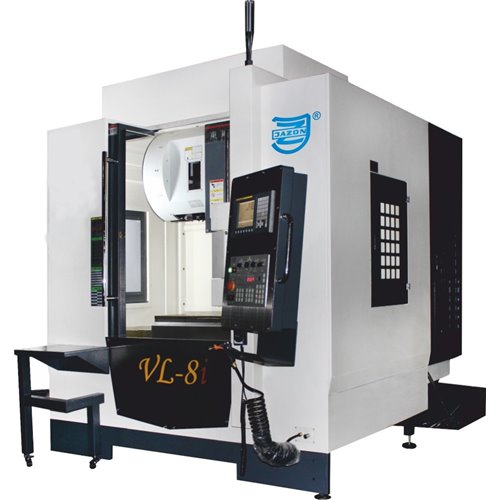

Centrum Frezarskie VL-8i na monolitycznej ramie

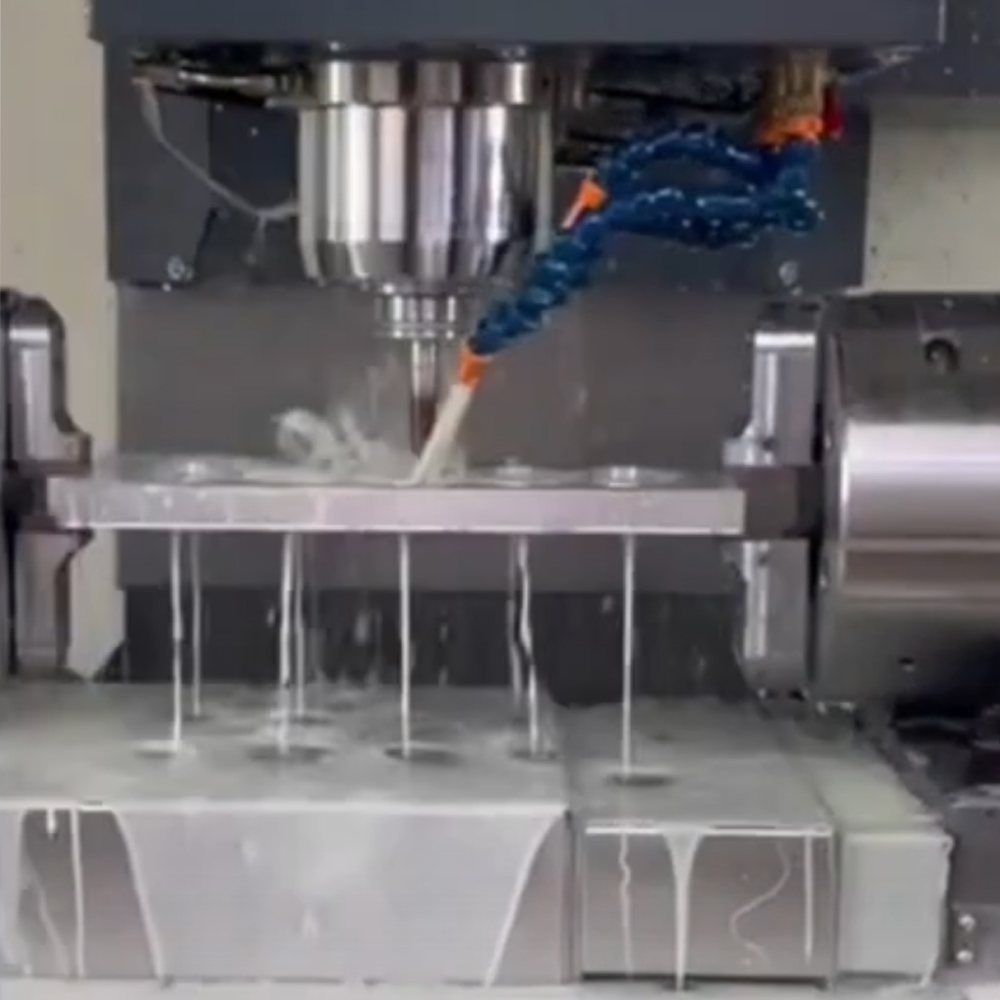

JAZON VL-8i to pionowe centrum obróbcze CNC 3-osiowe, które łączy sztywność konstrukcji z precyzją prowadzenia liniowego. Maszyna sprawdza się w codziennej produkcji detali metalowych o średniej wielkości, zapewniając szybkie przejścia między operacjami frezowania, wiercenia i rozwiercania.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Vl-8i
Przesuw w osi X
800mm
Przesuw w osi Y
600mm
Przesuw w osi Z
560mm
środek wrzeciona do prowadnicy osi Z
650 mm
Odległość wrzeciona od kolumny
150-710 mm
Vl-8i
Rozmiar stołu
1050 X 600mm
Rowki teowe
5*18mm*100mm
Max. obciążenia stołu
800 kg
Stożek wrzeciona
BT-40
Obroty wrzeciona
50-10 000 obr/min
Typ napędu
Pasowy
Przyspieszony posuw oś X,Y
36m/min
Przyspieszony posuw oś Z
36m/min
Maksymalna prędkość posuwu skrawania oś X,Y,Z
10m/min

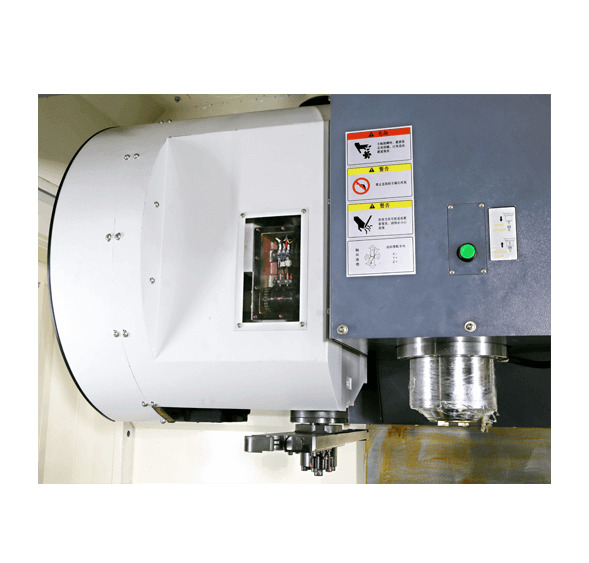

Rodzaj ramienia (narzędzie do narzędzia)
24T (3sec)
Maks. Rozmiar narzędzia
Φ150X300mm
Maks. Ciężar narzędzia
8kg
FANUC
Silnik wrzeciona
7.5/11kW
Servo silnik oś X,Y
1.8kW
Servo silnik oś Z
3.0kW
Dokładność pozycjonowania
± 0.005mm / 300mm
Powtarzalna dokładność pozycjonowania
± 0.003mm
