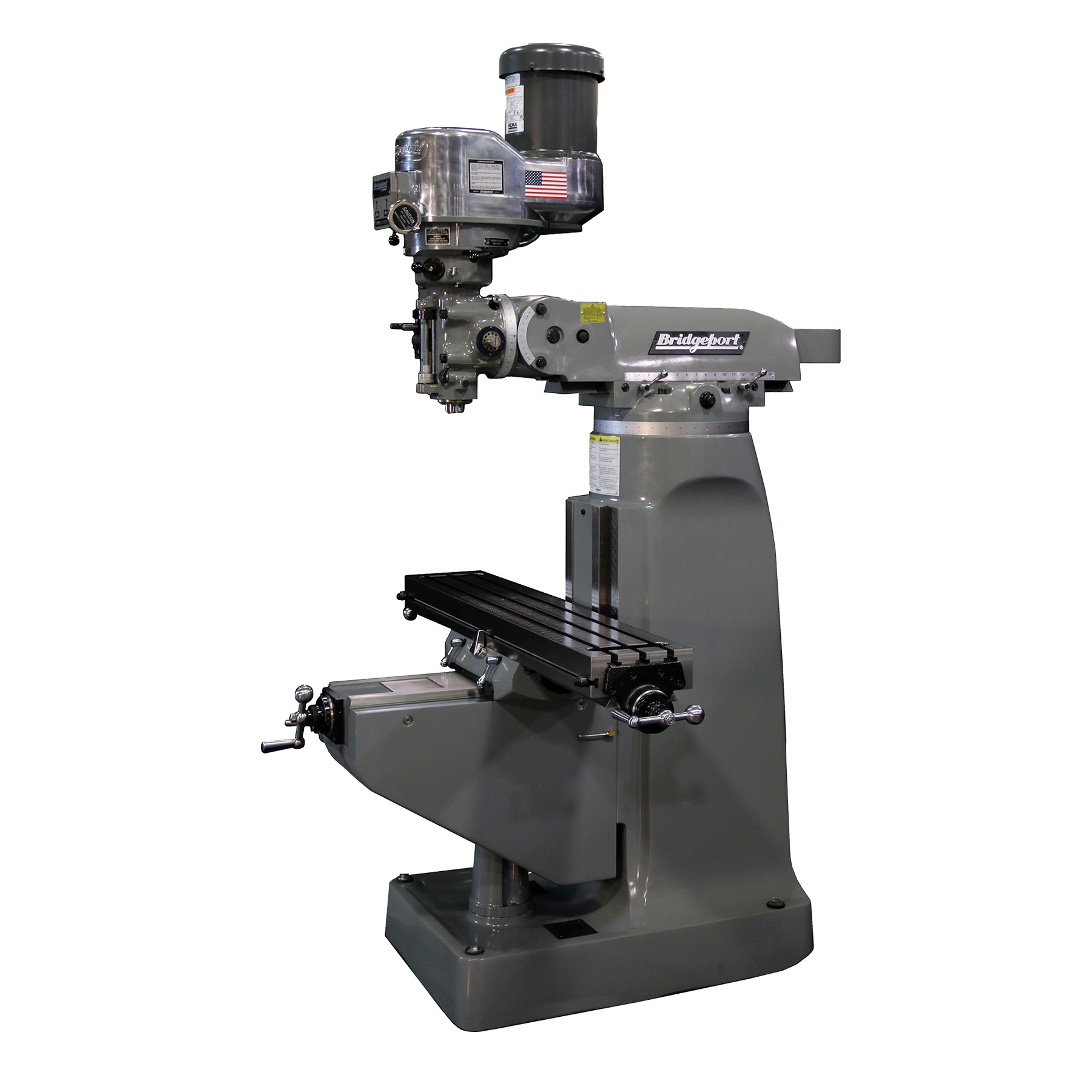

Bridgeport Knee Mill
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Przesuw stołu (oś X):
bez posuwu automatycznego
914 mm (36")
z posuwem automatycznym
838 mm (33")
Przesuw sanek (oś Y)
305 mm (12")

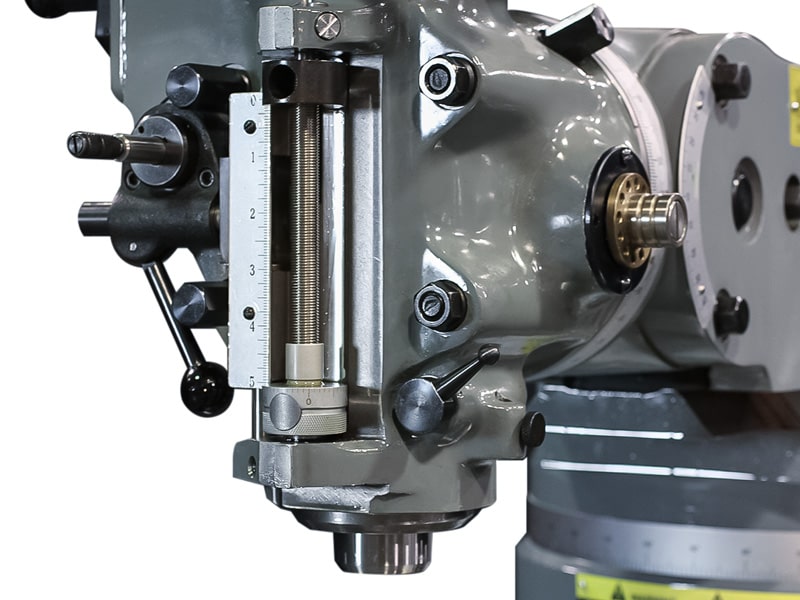

Posuw pinoli
127 mm (5")
Przesuw kolumny (oś Z)
406 mm (16")
Przesuw belki poprzecznej
305 mm (12")
Odległość wrzeciono–kolumna
171–476 mm (6.75–18.75")
Odległość stół–wrzeciono
64–463 mm (2.5–18.25")

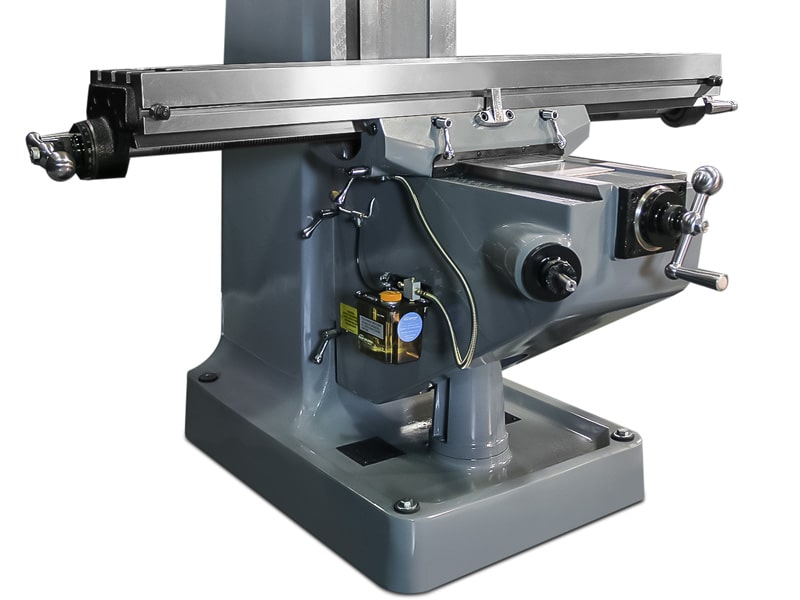

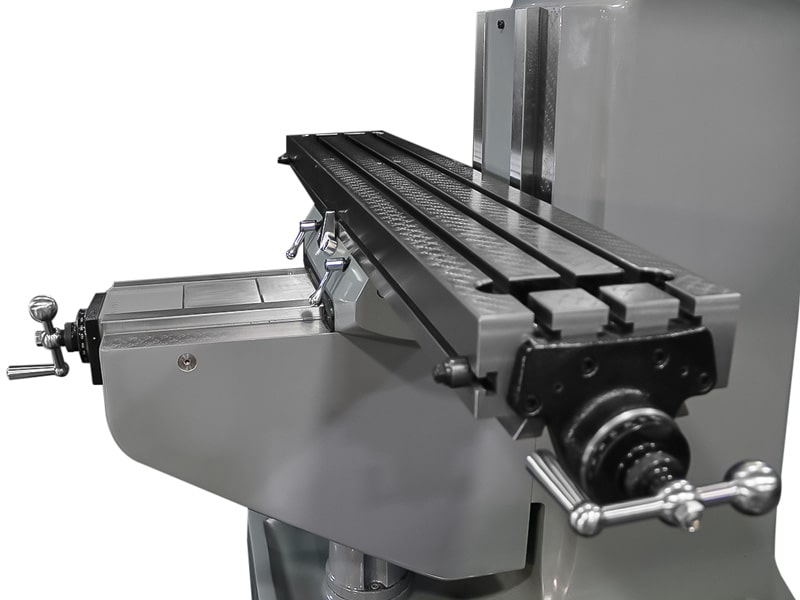

Stół roboczy:
Wymiary:
1245 x 229 mm (49" x 9")
Rozstaw rowków teowych:
64 mm (3 szt.)
Szerokość rowka T
16 mm (5/8")
Maksymalna wysokość stołu
1200 mm (47.25")
Maks. masa detalu
340 kg (750 lbs)

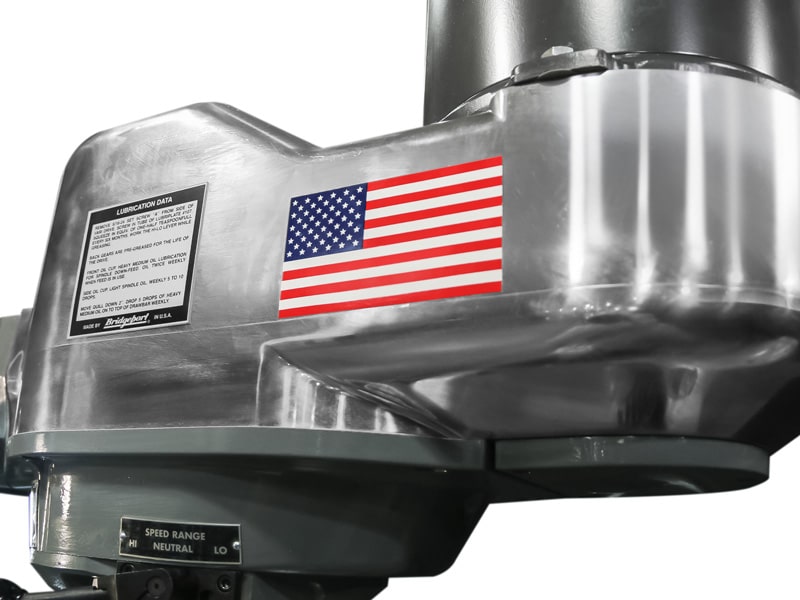

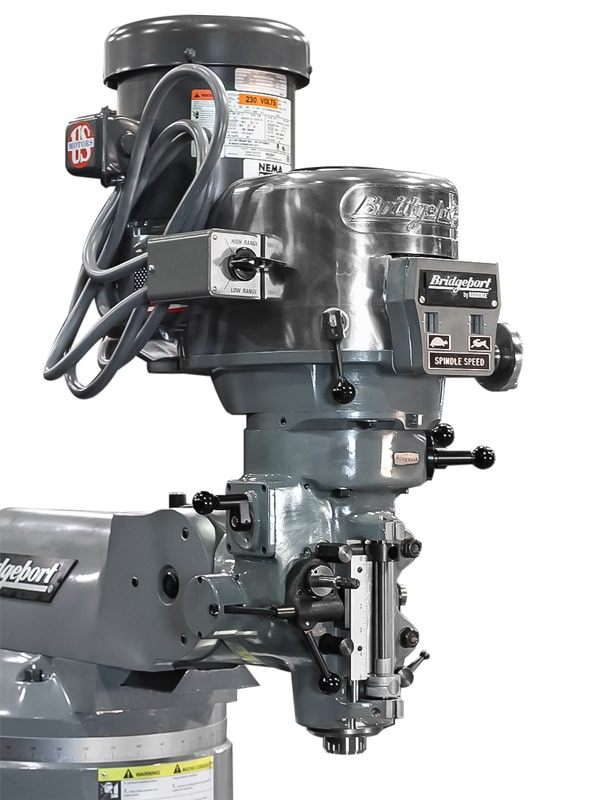

Wrzeciono (głowica 2J)

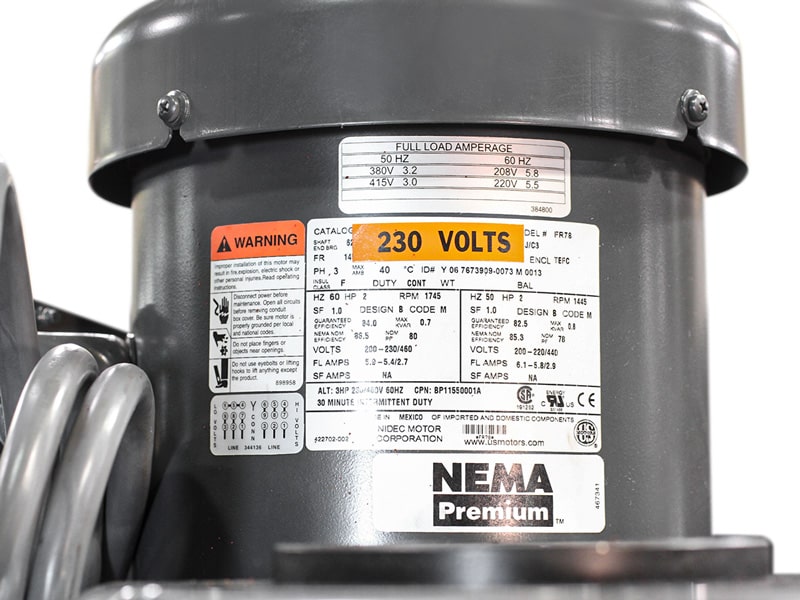

Moc
3 HP (2.2 kW) – cykl 30 min, 2 HP (1.5 kW) ciągła
Stożek wrzeciona
R-8 (opcjonalnie ISO #30, szybkozłączny)
Zakres obrotów
60–3750 obr./min
Posuw automatyczny pinoli
0.038 / 0.076 / 0.152 mm/obr.
Średnica wrzeciona
48 mm (1.875")
Średnica pinoli
86 mm (3.375")
Zdolności obróbcze:
Wiercenie
Ø9.5 mm (3/8")
Frezowanie (stal miękka)
do 2 cali³/min
Wytaczanie (stal miękka)
do Ø152 mm (6")
Sterowanie ręczne
Posuwy X i Y
13–889 mm/min (0.5–35 ipm)
Najmniejszy krok
0.003 mm (0.0001")
Wymiary i masa
Wymiary
2.13 x 3.0 m (7' x 10')
Wysokość
2.21 m (87")
Masa netto
875 kg (1930 lbs)
Masa transportowa
941 kg (2075 lbs)
Wyposażenie standardowe
Centralny system smarowania One-Shot
Chromowane prowadnice i kliny
Wyposażenie opcjonalne
Cyfrowy odczyt położenia (2 lub 3 osie)
Automatyczny uchwyt narzędziowy do R-8 lub #30 Quick-Change
Osłona stołu
