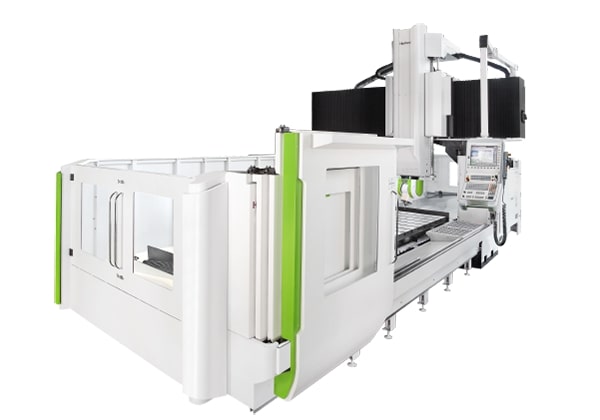

5-osiowe dwukolumnowe centrum obróbcze 5BC-329 z prowadnicą liniową
5BC-329

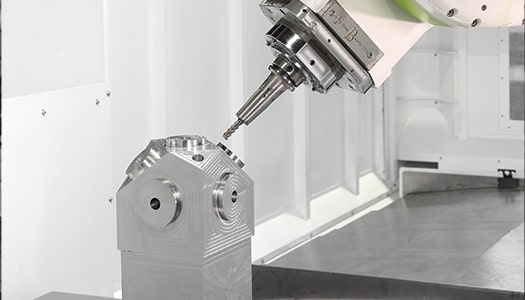

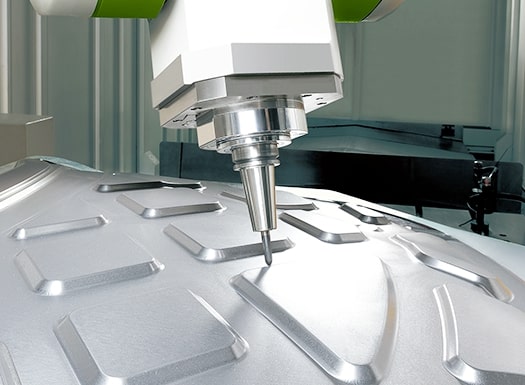

Hartford 5BC-329 to pięcioosiowe centrum obróbcze CNC z podwójną kolumną i jezdnym stołem, zaprojektowane do wszechstronnej obróbki dużych komponentów w produkcji przemysłowej. Maszyna umożliwia realizację skomplikowanych zadań 5-osiowych bez konieczności częstego przestawiania detalu, co zwiększa wydajność i powtarzalność procesu.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Stół
Powierzchnia robocza [mm]
3000 / 4000 × 2200
Rowek teowy (rozstaw x ilość) [mm]
28 × 250 (11 / 13)
Maks. obciążenie (średnie) [kg]
10000 / 12000
Przejazdy
Przejazd osi X [mm]
3900 / 4900
Przejazd osi Y [mm]
2600
Przejazd osi Z [mm]
1000
Odległość od wrzeciona do stołu (HSK-A63) [mm]
210~1210
Odległość od wrzeciona do stołu (HSK-A100) [mm]
200~1200
Odległość od osi wrzeciona do kolumny [mm]
480
Odległość między kolumnami [mm]
2300
Wrzeciono
Stożek wrzeciona
HSK-A63 / HSK-A100
Wbudowany napęd wrzeciona [rpm]
HSK-A63: 24000 / 20000; HSK-A100: 12000
Obroty wrzeciona (oś B) [rpm]
60
Moment hamujący [Nm]
HSK-A63: 40 / HSK-A100: 100
Moment obrotowy przy pochyleniu (oś B) [Nm]
HSK-A63: ±100 / HSK-A100: ±500
Dokładność pozycjonowania (oś B) [°]
15"
Moment obrotowy (cięcie) [Nm]
HSK-A63: 40 / HSK-A100: 100
Moment obrotowy (maks.) [Nm]
HSK-A63: 52 / HSK-A100: 140
Kąt obrotu osi C [°]
HSK-A63: ±240° / HSK-A100: ±360°
Dokładność pozycjonowania (oś C) [°]
15"
Posuwy
Posuw roboczy (X/Y/Z) [m/min]
12/12/12 (329) | 10/12/12 (429)
Szybki posuw (X/Y/Z) [m/min]
20 / 18 / 16
Zmieniacz narzędzi (ATC)
Pojemność magazynu narzędzi [szt.]
40
Maks. masa narzędzia [kg]
HSK-A63: 7 / HSK-A100: 20
Maks. wymiar narzędzia (Ø × długość) [mm]
HSK-A63: Ø75 × 300; HSK-A100: Ø125 × 400
Dokładność pozycjonowania
Powtarzalność [mm]
±0,003
Dokładność pozycjonowania [mm]
±0,010 / ±0,012
Dokładność pozycjonowania względem kolumny [mm]
0,016 / 0,018
Pozostałe
Ciśnienie robocze powietrza [kg/cm²]
6.5
Pobór mocy wrzeciona [kVA]
HSK-A63: 70~110; HSK-A100: 90~100
Masa maszyny [kg]
25000 / 39000
Wymiary całkowite (dł. × szer. × wys.) [mm]
11775 × 11375 × 7240; HSK-A63: 9675 / 11076 × 5687 × 5730; HSK-A100: 9675 / 11076 × 5787 × 6130
