5-osiowe pionowe centrum obróbkowe 5A-95Q5X
5A-95Q5X

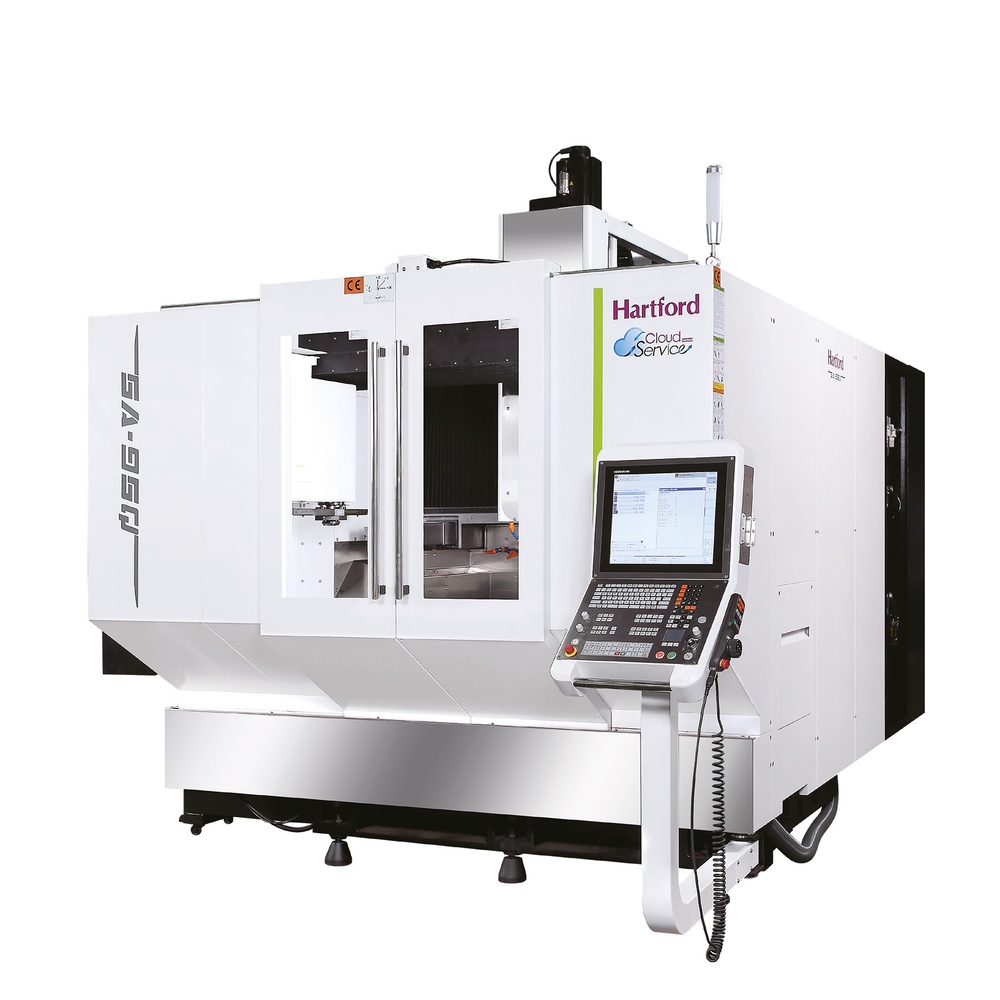

Hartford 5A-95Q 5X to zaawansowane pionowe centrum obróbcze CNC 5-osiowe, które łączy precyzję prowadzenia w pięciu osiach z konstrukcją zoptymalizowaną pod kątem stabilności i powtarzalności procesu.
Produkt dostępny na zamówienie
SPECYFIKACJA
Sterowanie
Powierzchnia robocza [mm]
Ø800
Rowki teowe stołu (szer. × rozstaw × liczba) [mm]
14 × 100 (7)
Maks. obciążenie [kg]
850
Przesuw osi X [mm]
950
Przesuw osi Y [mm]
850
Przesuw osi Z [mm]
650
Zakres obrotu osi A (pochylenie) [°]
±120
Zakres obrotu osi B [°]
—
Zakres obrotu osi C [°]
360
Odległość wrzeciono–stół [mm]
100 ~ 750
Stożek wrzeciona
BT40
Prędkość obrotowa wrzeciona (DDS) [obr./min]
10000 /15000
Prędkość wrzeciona zabudowanego [obr./min]
2000
Posuw roboczy (X/Y/Z) [m/min]
20 / 20 / 20
Prędkość szybkiego przesuwu (X/Y/Z) [m/min]
36 / 36 / 36
Szybki przesuw osi B / C [m/min]
—
Magazyn narzędzi [szt.]
A:40(60/80/120)
Maks. masa narzędzia [kg]
7
Maks. wymiar narzędzia (śr. × dł.) [mm]
75 × 300L
Uchwyt narzędziowy
BT40(BBT40/CAT40/DIN) HSK-A63
Śruba pociągowa
MAS-P40T-1 / CAT40/DIN69872 HSK-A63
Moc napędu wrzeciona [kW]
7.5/11 opc.15/18, 7.5 / 9.8 (opc. 10/12.5 (S6-60%)
Dokładność pozycjonowania (bez liniałów) [mm]
±0.006
Dokładność pozycjonowania (z liniałami JIS B6336) [mm]
±0.002
Dokładność pełnego przesuwu (z liniałami) [mm]
±0.006
Powtarzalność (VDI 3441) [mm]
0.012
Ciśnienie robocze powietrza [kg/cm²]
6,50
Moc zasilania elektrycznego [KVA]
55 ~ 85
Masa maszyny [kg]
15000
Zajmowana powierzchnia [mm]
6340 × 6485
Wymiary maszyny (D × S × W) [mm]
4844 × 2800 × 3063
